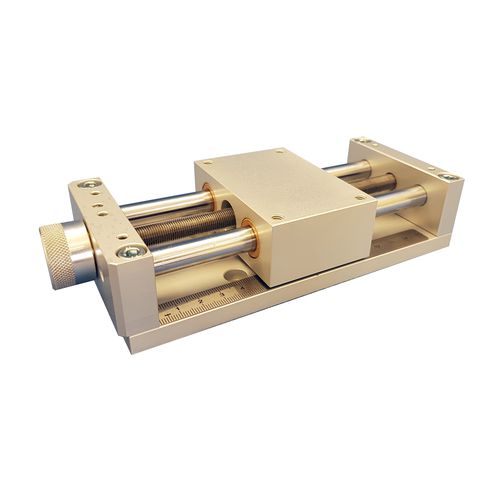

Стол позиционирования c мелким шагом Type 309F

XYYZс ручным управлением

Стол с ручным позиционированием приводится в движение винтом с метрической мелкой резьбой. Приводится в действие рукояткой. Направляющие - 2 штанги на бронзовых подшипниках. Прочный и экономичный стол. Взаимозаменяем с серией 309B. Опции : Индикатор положения Зажим позиции Базовая плита (с линейкой или без нее) Монтаж в стол XY или YZ Использование ручных винтовых столов с мелким шагом Зажим осуществляется с помощью ручки-захвата, входящей в комплект поставки стола. Фиксация положения осуществляется на метрическом винте либо в положении B1 (над передней плитой), либо в положении B2 (на конце торцевой плиты) в зависимости от доступа и имеющегося пространства. Положение визуализируется с помощью механического индикатора или линейки на опорной плите. Крепление к раме осуществляется двумя торцевыми пластинами (ламинированные отверстия) или торцевой пластиной в исполнении "ось Z" для вертикального применения. Точность позиционирования ручных столов с мелким шагом Точность осевого позиционирования этих столов составляет <0,20 мм (на практике 0,05-0,15 мм), поскольку осевой люфт после фиксации положения в значительной степени устраняется, остается только осевой люфт системы винт-гайка, так как люфт в подшипнике передачи устранен. Сборка ручных столов по 2 или 3 осям Комбинация в ручном XY-столе: для создания крестового XY-стола столы могут быть установлены один на другой с помощью опорной плиты верхнего стола. Комбинация в ручном столе YZ: вертикальный стол в исполнении "Ось Z" устанавливается на корпус горизонтального стола, непосредственно или с помощью дополнительной резьбы на корпусе. Другие возможности серии ручных столов Эти же столы, 100% взаимозаменяемые, выпускаются с трапецеидальным винтом: шаг, соответственно, больше, это тип 309B/C .
