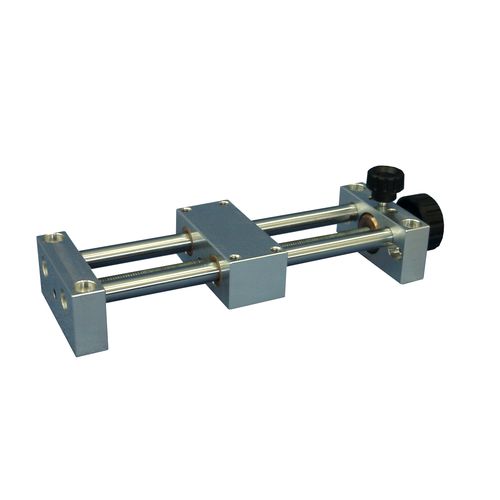

Миниатюрный координатный стол Type 309A

линейныйс ручным управлениемодноосный

Небольшой стол для ручного позиционирования Приводится в движение метрическим винтом M6x1 Направляющие из 2 стальных стержней Опции : Маховик или ручка для захвата Индикатор позиционирования Зажим позиции Монтаж на XY-стол или XYZ-систему Точность и компактность этого небольшого ручного стола Это самый маленький ручной стол в нашей линейке (ширина 54 мм / высота 27,5 мм). Шаг винта составляет 1 мм на виток, а осевая точность этих столов <0,05 мм после фиксации в положении (<0,10 мм до фиксации в положении). Фиксация положения осуществляется на передаточном винте либо в верхней части подшипника (положение B1), либо в конце стола (положение B2). Ручка захвата, индикатор положения и максимального хода На выходе вала имеется резьба для ввинчивания ручки захвата с индикатором положения или без него (или маховика, но с индикатором его использовать нельзя). Максимальный ход составляет 100 мм, а промежуточный ход может быть любым. Компактный подъемный стол, миниатюрный крестовый стол и опорная плита Исполнение "ось Z" позволяет закрепить стол только за его торцевую плиту. Он может быть закреплен непосредственно на каретке другого стола для монтажа по оси YZ. Опорная плита позволяет устанавливать его на крестовые столы XY (см. рисунок ниже). Другие продукты в линейке ручных столов Если шаг в 1 мм слишком мал для конкретной задачи (время перемещения слишком велико), то стол 309B0 имеет шаг в 2 мм и не намного больше, жесткость также выше, поскольку стержни переходят от Ø8 к Ø10.
