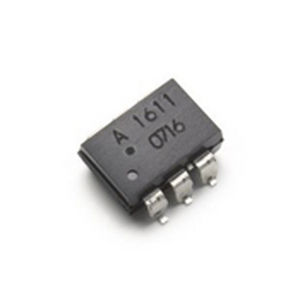

Статическое реле для монтажа на поверхности ASSR series
с полевым МОП-транзисторомвысокого напряжения

статическое реле для монтажа на поверхности
статическое реле для монтажа на поверхности
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Сборка
для монтажа на поверхности
Другие характеристики
с полевым МОП-транзистором, высокого напряжения
Коммутируемый ток

МАКС.: 5 A

МИН.: 2,5 A

Описание

Твердотельные полупроводниковые реле Avago Technologies Photo MOSFET состоят из входного каскада инфракрасного светодиода AlGaAs (LED), оптически связанного с высоковольтной выходной цепью детектора с высоким напряжением изоляции и высокой CMR (Common Mode Rejection) для защиты выхода от переходных процессов в шумной среде. Извещатель состоит из высокоскоростной фотоэлектрической диодной решетки и схемы драйвера для включения/выключения двух дискретных высоковольтных МОП-транзисторов Одноканальные конфигурации ASSR-1218, ASSR-1219, ASSR-1410 и ASSR-1411 эквивалентны 1 Электромеханическим реле формы A (EMR), а двухканальная конфигурация ASSR-1420 эквивалентна 2 ЭМР формы A. Они доступны в 4-контактных SO, 6-контактных DIP, 8-контактных DIP и поверхностном креплении крыла корпуса для DIP-пакетов. Электрические и коммутационные характеристики АССР-14XX заданы в диапазоне температур от -40°C до 85°C. Они используются для коммутации сигналов общего назначения и низковольтных AC/DC нагрузок. Устройство ASSR-1219 позволяет подключать выходы только переменного/постоянного тока и только постоянного тока. Для подключения только постоянным током выходной ток Io увеличивается до 0,4A, а сопротивление R(ON) уменьшается до 2,5Ω ASSR-1411 позволяет подключать выходы только переменного/постоянного тока и только постоянного тока. Для подключения только постоянным током выходной ток Io увеличивается до 1,2A, а сопротивление R(ON) уменьшается до 0,5Ω.

---

Каталоги

Optical Sensor
Optical Sensor
64 Страницы
