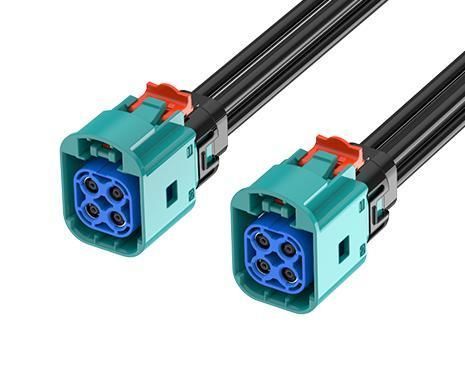

Кабельная сборка mini FAKRA FR-1J1J-100Z04W

коаксиальныйRFмультипроводник

Краткое описание
Кабельный жгут Mini FAKRA тип B (Jack) 2x2 FR-1J1J-100Z04W. Ультракомпактное водозащищенное коаксиальное соединение с классом защиты IP67 при правильном состыковывании. Разработан для RF-приложений в автомобилестроении и промышленности с ограниченным пространством, поддерживает DC–9 GHz и соответствует ISO 20860-1/2, SAE/USCAR-2 и USCAR-17.

Основные характеристики

• Диапазон частот: до 9 GHz
• Соответствует ISO 20860-1/2, SAE/USCAR-2 и USCAR-17
• Компактные пластиковые корпуса, устойчивые к условиям автомобильной среды
• Защита IP67 при правильном состыковывании для надежного уплотнения от воды и пыли
• Размер Mini FAKRA (до 80% меньше стандартной FAKRA) для высокоплотных компоновок
• Возможна индивидуальная конфигурация кабельных сборок под требования приложения
• Диапазон рабочих температур: -40°C до +105°C

Применения

• Телематика и инфотейнмент в автомобилях
• Системы помощи водителю (ADAS)
• Подключения GPS, спутникового радио и антенн
• Системы V2X и автомобильной связи
• Промышленные беспроводные сети связи
• IIoT-устройства в жестких условиях
• Беспилотные транспортные системы (AGV/AMR)
• Интеллектуальные транспортные системы
• Сельскохозяйственная техника

Технические характеристики
МЕХАНИЧЕСКИЕ
Стиль: Mini FAKRA на Mini FAKRA
1-й разъем: Mini FAKRA Тип B (2x2)
Пол контакта 1: Female (гнездо)
2-й разъем: Mini FAKRA Тип B (2x2)
Пол контакта 2: Female (гнездо)
Цвет кабеля: черный

МЕХАНИЧЕСКИЕ
Внешний диаметр кабеля: 3,3 mm
Тип кабеля: RTK031
Соответствие: SAE/USCAR-2, RoHS
Длина: 100 cm
Циклы состыковки: ≥ 25

ЭЛЕКТРИЧЕСКИЕ
Кодирование: Mini FAKRA Тип B Z Code
Диапазон частот: DC до 9 GHz
Импеданс: 50 Ω

ЭКСПЛУАТАЦИОННЫЕ
Диапазон рабочих температур: -40°C до +105°C

Технические данные

• Модель / номер детали: FR-1J1J-100Z04W
• Коммерческое наименование: Mini FAKRA B Jack 2x2
• Стиль: Mini FAKRA на Mini FAKRA
• Тип разъема: Mini FAKRA Тип B (2x2), с обеих сторон
• Пол контактов: Female / Female
• Кодирование: Z Code (Mini FAKRA Тип B)
• Внешний диаметр кабеля: 3,3 mm
• Тип кабеля: RTK031
• Длина: 100 cm
• Цвет кабеля: черный
• Диапазон частот: DC до 9 GHz
• Импеданс: 50 Ω
• Класс защиты: IP67 (при правильном состыковывании)
• Стандарты: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Рабочая температура: -40°C до +105°C
• Циклы состыковки: ≥ 25
