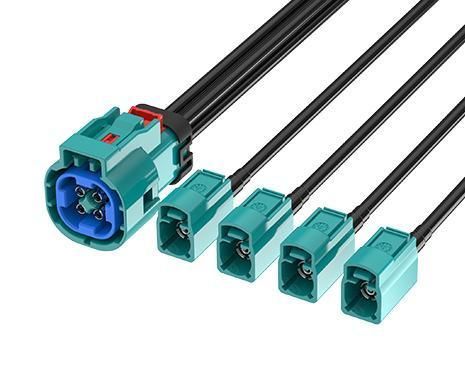

Кабельная сборка mini FAKRA FR-1J4J-100Z01W

RFгерметичный

Обзор продукта
Кабель Mini FAKRA тип A (2x2) на FAKRA Jack x4 FR-1J4J-100Z01W, длина 100 см. Водонепроницаемые разъемы Mini FAKRA и кабельные сборки ATTEND предлагают ультракомпактное решение для пространственно-ограниченных и плотных компоновок, сохраняя автопригодные механические и RF характеристики. При правильном соединении достигается IP67; соответствие ISO 20860-1/2, SAE/USCAR-2 и USCAR-17. Серия поддерживает частоты до 9 GHz; данный кабель специфицирован для DC–6 GHz.

Основные характеристики

• Диапазон частот: DC–6 GHz (серия до 9 GHz)
• Соответствие: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Компактные пластиковые корпуса для высокоплотных автомобильных приложений
• Защита IP67 при правильном соединении для устойчивости к воде и пыли
• До 80% меньшая площадь по сравнению со стандартными FAKRA
• Кабельные сборки могут быть настроены под требования применения
• Диапазон рабочих температур: −40°C до +105°C

Применения

• Автомобильная телематика и информационно-развлекательные системы
• Системы помощи водителю (ADAS)
• Подключения GPS, спутникового радио и антенн
• Системы связи V2X
• Промышленные беспроводные сети и IIoT-устройства в суровых условиях
• Беспилотные транспортные системы (AGV/AMR)
• Интеллектуальные транспортные системы и промышленная автоматизация
• Сельскохозяйственная техника

Спецификация - МЕХАНИЧЕСКАЯ
Стиль: Mini FAKRA to FAKRA
1-й разъем: Mini FAKRA тип A (2x2)
Полярность контакта 1: Женский
2-й разъем: FAKRA (x4)
Полярность контакта 2: Женский
Цвет кабеля: Черный

Спецификация - МЕХАНИЧЕСКАЯ (дополнительно)
Наружный диаметр кабеля: 3,3 мм
Тип кабеля: RTK031
Соответствие: SAE/USCAR-2, RoHS
Длина: 100 см
Циклы соединения: ≥ 25

Спецификация - ЭЛЕКТРИЧЕСКАЯ
Кодирование: Mini FAKRA тип A / FAKRA Z код
Диапазон частот: DC–6 GHz
Импеданс: 50 Ω

Спецификация - ЭКОЛОГИЧЕСКАЯ
Диапазон рабочих температур: -40°C до +105°C

caractéristiques / spécifications techniques

• Модель: FR-1J4J-100Z01W
• Стиль: Mini FAKRA to FAKRA
• 1-й разъем: Mini FAKRA тип A (2x2), женский контакт
• 2-й разъем: FAKRA, женский контакт (x4)
• Длина: 100 см
• Наружный диаметр кабеля: 3,3 мм
• Тип кабеля: RTK031
• Диапазон частот: DC–6 GHz (серия поддерживает до 9 GHz)
• Импеданс: 50 Ω
• Класс защиты: IP67 (при правильном соединении)
• Рабочая температура: -40°C до +105°C
• Соответствие: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Циклы соединения: ≥ 25
