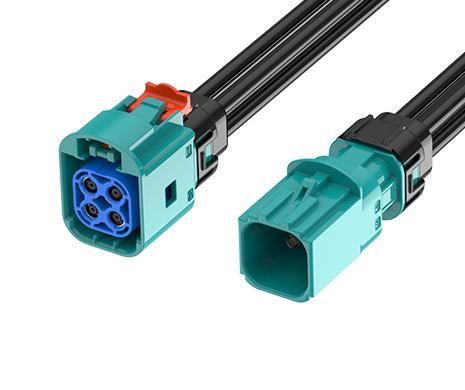

Кабельная сборка mini FAKRA FR-1J1P-100Z05W

передачи данныхкоаксиальныйRF

Краткое описание продукта
Кабельный сбор: Mini FAKRA Тип B гнездо (2x2) на штекер (2x2), Z-код. Длина 100 см, степень защиты IP67 при правильном соединении. Номер детали: FR-1J1P-100Z05W.

Обзор
Водонепроницаемые разъемы и кабельные сборки Mini FAKRA от ATTEND обеспечивают ультракомпактное решение для применений с ограниченным пространством. Благодаря уменьшенному размеру по сравнению со стандартными FAKRA они позволяют реализовать высокоплотные компоновки, сохраняя надежные механические и радиочастотные характеристики. Класс IP67 при правильном соединении и соответствие стандартам ISO 20860-1/2, SAE/USCAR-2 и USCAR-17. Поддерживает частоты до 9 ГГц, устойчив к воде, пыли и вибрациям — подходит для автомобильных камер, ADAS, GPS, радаров и наружных/мобильных систем.

Основные характеристики

• Диапазон частот: от постоянного тока до 9 ГГц
• Соответствует ISO 20860-1/2, SAE/USCAR-2 и USCAR-17
• Компактные пластиковые корпуса для высокоплотной установки
• IP67 при соединении, обеспечивает надежную защиту от воды и пыли
• До 80 % меньшая занимаемая площадь по сравнению со стандартными FAKRA
• Кабельные сборки могут быть настроены под требования приложения
• Рабочий температурный диапазон: -40°C до +105°C

Применения

• Автомобильная телематика и информационно-развлекательные системы
• Системы помощи водителю (ADAS)
• Подключения GPS, спутникового радио и антенн
• Промышленные беспроводные коммуникационные сети
• Устройства IIoT в жестких условиях
• Системы V2X
• Промышленная автоматизация и управление
• Беспилотные транспортные системы (AGV/AMR)
• Сельскохозяйственная техника

Технические характеристики (МЕХАНИЧЕСКИЕ)
Стиль: Mini FAKRA to Mini FAKRA
1-й разъем: Mini FAKRA Тип B (2x2)
Пол 1-го контакта: Гнездо (Female)
2-й разъем: Mini FAKRA Тип B (2x2)
Пол 2-го контакта: Штекер (Male)
Цвет кабеля: Черный

Технические характеристики (МЕХАНИЧЕСКИЕ)
Наружный диаметр кабеля: 3,3 мм
Тип кабеля: RTK031
Соответствие: SAE/USCAR-2, RoHS
Длина: 100 см
Циклы состыковки: ≥ 25

Технические характеристики (ЭЛЕКТРИЧЕСКИЕ)
Кодировка: Mini FAKRA Тип B Z-код
Диапазон частот: DC до 9 ГГц
Импеданс: 50 Ω

Технические характеристики (ЭКОЛОГИЧЕСКИЕ)
Рабочий температурный диапазон: -40°C до +105°C

Технические спецификации

• Модель / Тип: Mini FAKRA B Jack 2x2 to Plug 2x2, Z-код
• Номер детали: FR-1J1P-100Z05W
• Кодировка: Mini FAKRA Тип B Z-код
• Стиль: Mini FAKRA to Mini FAKRA
• Разъемы: Mini FAKRA Тип B (2x2) — гнездо (1-й) на штекер (2-й)
• Кабель: RTK031, OD 3,3 мм, цвет Черный
• Длина: 100 см
• Электрические: импеданс 50 Ω, диапазон частот DC до 9 ГГц
• Окружающая среда: IP67 (при соединении), рабочая температура -40°C до +105°C
• Соответствие / стандарты: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Циклы состыковки: ≥ 25
