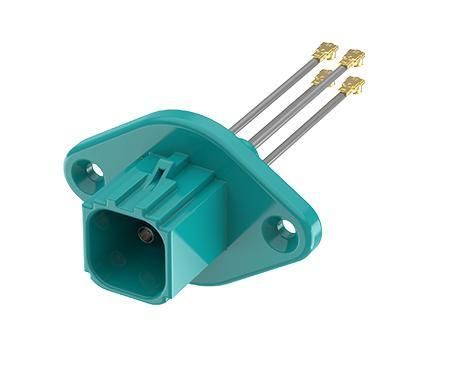

Кабельная сборка для интерфейса FR-1P4P-010Z01W

RFmini FAKRAгерметичный

Краткое описание продукта
Водонепроницаемые разъемы ATTEND Mini FAKRA и кабельные сборки обеспечивают ультракомпактное RF-решение для применений с ограниченным пространством. По сравнению со стандартным FAKRA они имеют уменьшенный форм-фактор, что позволяет реализовывать плотные компоновки при сохранении механических и RF-характеристик. При правильном соединении достигается защита IP67 и выполняются требования ISO 20860-1/2, SAE/USCAR-2 и USCAR-17. Поддерживаются частоты до 9 GHz, обеспечена надежная защита от воды, пыли и вибраций — подходит для автомобильных камер, ADAS, GPS, радаров и других мобильных или уличных систем.

Основные характеристики

• Диапазон частот: до 9 GHz
• Соответствует ISO 20860-1/2, SAE/USCAR-2 и USCAR-17
• Прочные пластиковые корпуса для жестких автомобильных условий
• IP67 при правильном соединении для надежного уплотнения против воды и пыли
• Mini FAKRA до 80% меньше стандартного FAKRA, подходит для компактной высокоплотной электроники
• Кабельные сборки Mini FAKRA могут быть адаптированы под конкретные требования
• Рабочий температурный диапазон: −40 °C до +105 °C

Области применения

• Автомобильная телематика и инфотейнмент
• Системы помощи водителю (ADAS)
• GPS, спутниковое радио и антенные соединения
• Промышленные беспроводные сети связи
• IIoT-устройства в тяжелых условиях
• Системы связи V2X
• Промышленная автоматизация
• Беспилотные транспортные системы (AGV/AMR)
• Интеллектуальные транспортные системы
• Сельскохозяйственная техника

Таблицы спецификаций
МЕХАНИЧЕСКИЕ
Стиль: Mini FAKRA to MHF
1-й разъем: Mini FAKRA Type B (2x2)
Полярность 1: Мужской
2-й разъем: MHF
Полярность 2: Мужской
Цвет кабеля: Серый

МЕХАНИЧЕСКИЕ
Наружный диаметр кабеля: 1,37 мм
Тип кабеля: Микрокоаксиальный
Соответствие: RoHS
Длина: 10 см
Циклы сопряжения: ≥ 25

ЭЛЕКТРИЧЕСКИЕ
Кодировка: Mini FAKRA Type B Z Code
Диапазон частот: от DC до 9 GHz
Импеданс: 50 Ω

ЭКОЛОГИЧЕСКИЕ
Диапазон рабочих температур: -40 °C до +105 °C

Технические характеристики

• Стиль: Mini FAKRA to MHF
• 1-й разъем: Mini FAKRA Type B (2x2)
• Полярность 1: Мужской
• 2-й разъем: MHF
• Полярность 2: Мужской
• Цвет кабеля: Серый
• Наружный диаметр кабеля: 1,37 мм
• Тип кабеля: Микрокоаксиальный
• Соответствие: RoHS
• Длина: 10 см
• Циклы сопряжения: ≥ 25
• Кодировка: Mini FAKRA Type B Z Code
• Диапазон частот: от DC до 9 GHz
• Импеданс: 50 Ω
• Диапазон рабочих температур: -40 °C до +105 °C
