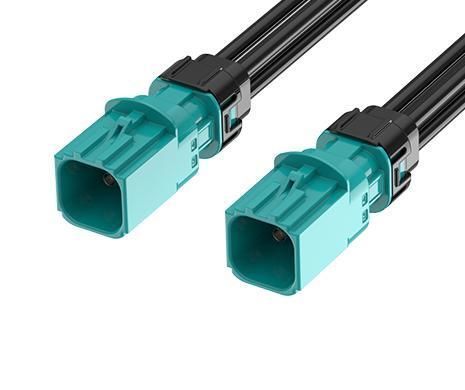

Кабельная сборка mini FAKRA Mini FAKRA B Plug

RFгерметичный

Краткое описание
Водонепроницаемые разъёмы и кабельные сборки ATTEND Mini FAKRA обеспечивают ультраплотные решения для приложений с ограниченным пространством. С уменьшенным масштабом по сравнению со стандартной FAKRA они позволяют создавать высокоплотные компоновки при сохранении механических и радиочастотных характеристик. При правильном сопряжении степень защиты IP67 и соответствие ISO 20860-1/2, SAE/USCAR-2 и USCAR-17. Поддержка DC–9 GHz, устойчива к воде, пыли и вибрациям — подходит для автомобильных камер, ADAS, GPS, радаров и других наружных или мобильных систем.

Основные характеристики

• Частотный диапазон: до 9 GHz
• Стандарты: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Компактные пластиковые корпуса для суровых автомобильных условий
• Защита IP67 при правильном сопряжении
• Размер Mini FAKRA до 80 % меньше стандартной FAKRA для плотной электроники
• Кабельные сборки можно настраивать под требования приложения
• Рабочая температура: -40°C до +105°C

Применения

• Автомобильная телематика и инфотейнмент
• Системы помощи водителю (ADAS)
• Соединения GPS, спутникового радио и антенн
• Промышленные беспроводные сети и IIoT-устройства в суровых условиях
• Системы V2X
• Промышленная автоматизация и беспилотный транспорт (AGV/AMR)
• Сельскохозяйственная техника

Технические характеристики — МЕХАНИКА
Тип: Mini FAKRA to Mini FAKRA
1-й разъём: Mini FAKRA Type B (2x2)
Пол 1-го контакта: штекер (мужской)
2-й разъём: Mini FAKRA Type B (2x2)
Пол 2-го контакта: штекер (мужской)
Цвет кабеля: чёрный

Технические характеристики — МЕХАНИКА (дополнительно)
Наружный диаметр кабеля: 3,3 мм
Тип кабеля: RTK031
Коммерческий артикул: FR-1P1P-100Z02W
Длина: 100 см
Циклы сопряжения: ≥ 25
Соответствие: SAE/USCAR-2, RoHS

Технические характеристики — ЭЛЕКТРИЧЕСКИЕ
Кодирование: Mini FAKRA Type B, код Z
Частотный диапазон: DC до 9 GHz
Импеданс: 50 Ω

Технические характеристики — ЭКСПЛУАТАЦИОННЫЕ
Диапазон рабочих температур: -40°C до +105°C

Технические спецификации

• Семейство изделий: водонепроницаемый разъём Mini FAKRA и кабельная сборка
• Конфигурация разъёмов: B Plug 2x2 to B Plug 2x2
• Наружный диаметр кабеля: 3,3 мм
• Длина кабеля: 100 см
• Защита от проникновения: IP67 при правильном сопряжении
• Поддержка частот: DC до 9 GHz
• Номинальный импеданс: 50 Ω
• Рабочая температура: -40°C до +105°C
• Стандарты: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Долговечность сопряжения: ≥ 25 циклов
