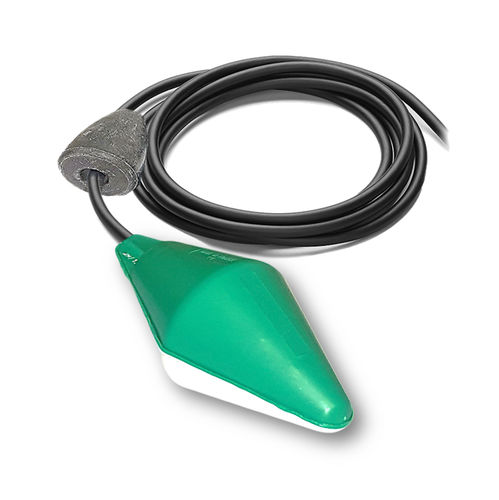

Электромеханический сигнализатор уровня SOBA

путем наклонас поплавкомдля сточных вод

Обзор
Регулятор уровня SOBA разработан для управления уровнем в загрязнённых сточных водах и других средах с примесями. Он определяет уровень по наклону биконического поплавка, который приводит в действие механический контакт, открывающий или закрывающий цепь для управления насосом или сигнализации.

Применение и преимущества
При использовании парами (минимум два поплавка) обеспечивает регулирование минимального и максимального уровней в ёмкостях или колодцах. Подходит для условий, где магнитные регуляторы непригодны из‑за отложений или твёрдых частиц. Заводской регулируемый смоляной балласт 250 г обеспечивает стабильную точку поворота и позволяет работать в широком диапазоне плотностей. Угол срабатывания ±25° обеспечивает точное определение уровня. Устройство может быть настроено на сигнализацию по верхнему или нижнему уровню (защита от переполнения или от холостого хода).

Принцип работы
Поплавок свободно перемещается с уровнем жидкости; в заданной позиции он наклоняется и меняет состояние встроенного механического выключателя в зависимости от выбранной схемы подключения (наполнение или слив). Трёхжильный кабель (COM, NO, NC) позволяет выбрать режим работы.

Режим слива
В режиме слива при достижении поплавком верхней позиции выключатель запускает насос; при опорожнении ёмкости выключатель разрывает цепь, останавливая насос и защищая оборудование.

Режим наполнения
В режиме наполнения цепь замыкается (NC) при достижении поплавком нижней позиции, что запускает насос для наполнения ёмкости.

Инструкция по установке — позиционирование балласта
Точка срабатывания зависит от помех в жидкости, расхода и положения балласта на кабеле. Регулировка балласта изменяет точку поворота и требуемую разницу уровней для переключения. Ориентировочные значения для SOBA: мин Y = 10 см / X 25–30 см; макс Y = 30 см / X 45–50 см.

Подключение и крепление
Поплавок можно подвесить за оболочку кабеля с помощью аксессуара FIXCAB. Электрические соединения во влажных зонах должны быть герметичными и размещены вне ёмкости. Длина кабеля может быть выполнена по запросу, чтобы избежать соединений.

Ключевые характеристики

• Омнинаправленное обнаружение — биконическая форма для перемешанных жидкостей.
• Заводской регулируемый смоляной балласт 250 г для настройки точки поворота.
• Полимерная конструкция снижает образование отложений; требуется минимальное обслуживание.

Рекомендуемые аксессуары

• FIXCAB зажим для кабеля
• Контрольное реле / пускатель насоса
• Многофункциональная розетка для управления насосом
• Клип-гиря (например, 275 г)

Технические характеристики

• Угол срабатывания: ±25°
• Допустимая плотность жидкости: 0,70–1,15 кг/дм³
• Максимальное рабочее давление: 3,5 бар
• Максимальная температура: 85 °C
• Степень защиты: IP68
• Корпус: сополимер полипропилена (биконическая форма)
• Кабель: 3 x 1 мм² неопрен (HR HY)
• Вес поплавка (без кабеля): 200 г
• Балласт: 250 г смоляной загрузки (регулируемый на кабеле)
• Длины кабеля (серийные): по запросу (5, 6, 10, 13, 15, 20, 25, 30 м)
• Электрические параметры: несколько вариантов питания (например, 250 В AC — резистивная нагрузка до 16 А, индуктивная до 6 А; 48 В DC — резистивная до 1,5 А, индуктивная до 0,8 А); фактические значения зависят от питания и конфигурации контактов.
