Поплавковый сигнализатор уровня SOBA HR HY

для жидкостейдля управления насосомдля резервуара

Обзор

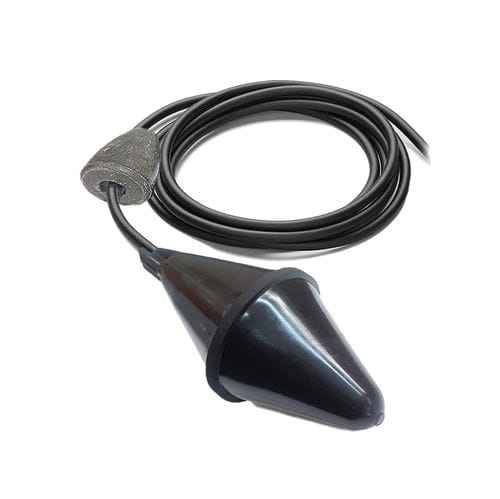

Поплавковый уровнемер SOBA HR HY предназначен для автоматического управления насосами и регулирования уровня в агрессивных или коррозионных жидкостях. Имеет пресс‑вулканизированный корпус HR HY (Hypalon) с двойной оболочкой биконической формы, переключающий контакт (COM/NO/NC) и регулируемый на кабеле груз из смолы массой 250 г для точной настройки точки вращения и работы в широком диапазоне плотностей.

Принцип работы
Устройство работает по принципу опрокидывания: поплавок поднимается и опускается с уровнем жидкости и при достижении заданной позиции переключает встроенный механический выключатель. 3‑проводный кабель (COM, NO, NC) позволяет при монтаже выбрать режим наполнения или слива. Два одинаковых поплавка могут работать в паре для управления минимальным и максимальным уровнями емкости.

Ключевые характеристики и преимущества

• Пресс‑вулканизированный биконический корпус HR HY (Hypalon) для стойкости к агрессивным жидкостям.
• Регулируемый смоляной груз (250 г) на кабеле для установки точки срабатывания.
• Переключающий контакт NO/NC (3 провода: COM, NO, NC) для прямого управления или через реле.
• Гидродинамическая форма уменьшает накопление загрязнений и потребность в обслуживании.
• Подходит для широкого диапазона плотностей жидкостей.
• Степень защиты IP68; разработано и изготовлено во Франции.

Режимы применения

• Режим слива: выключатель останавливает насос для защиты оборудования, когда емкость пуста.
• Режим заполнения: выключатель включает насос для заполнения емкости, когда поплавок в нижнем положении (NC‑подключение).
• Функции аварийного сигнализирования по верхнему/нижнему уровню для защиты от переполнения или работы всухую.

Электрические характеристики (фрагмент)
Примеры питания: 12, 24, 48 VAC/VDC; 250 VAC/VDC 50/60 Гц. Предельная коммутируемая нагрузка: 16 (6) A (16 A резистивная; 6 A индуктивная). Примеры в постоянном токе: 48 V — резистивная 1,5 A / индуктивная 0,8 A; 12 V — 100 mA; 24 V — 10 mA.

Установка и эксплуатация
Груз регулируется по кабелю: перемещение противовеса изменяет необходимую разницу уровней для срабатывания (чем больше расстояние груз/поплавок, тем больше требуемая разница уровней). Ориентировочные значения: Y min = 10 cm -> X 25–30 cm; Y max = 30 cm -> X 45–50 cm. Кабель можно изготовить на заказ для исключения ненадлежащих соединений. Поплавок подвешивается за оболочку кабеля (рекомендуемый аксессуар: FIXCAB). Наружные электрические соединения должны выполняться в герметичной коробке вне резервуара.

Технические характеристики

• Угол срабатывания: +/- 25°
• Допустимая плотность жидкости: 0,70–1,10 kg/dm³
• Макс. рабочее давление: 4 бар
• Макс. температура: 90 °C
• Степень защиты: IP68
• Корпус: биконический Hypalon (HR HY)
• Кабель: 3 провода 1 mm²
• Масса поплавка (без кабеля): 295 г
• Груз: 250 г смолы (регулируемый)
• Длины кабеля (серийные): по запросу

Примечания
Не рекомендуется для сильно турбулентных агрессивных жидкостей. Для взрывоопасных зон используйте сертифицированную модель SOBA EX (ATEX).
