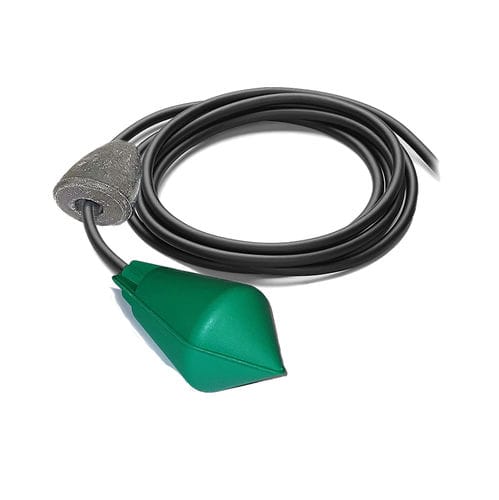

Электромеханический сигнализатор уровня SOBA SMALL

путем наклонас поплавкомдля жидкостей

Описание
SOBA SMALL — регулятор уровня для жидкостей, технически сходный с моделью SOBA, но меньшего размера, специально разработанный для небольших баков и ограниченных пространств. Он обнаруживает уровень путем наклона поплавка и замыкает или размыкает электрический контакт для управления насосами, сигнализацией или другими регуляторами. Проектирование и изготовление во Франции.

Принцип работы
Грушевидный поплавок перемещается вместе с уровнем жидкости. Когда жидкость достигает заданного уровня, поплавок отклоняется и открывает или закрывает встроенный механический выключатель в зависимости от выбранного режима (наполнение или опорожнение). Кабель имеет три провода (COM, NO, NC) для выбора режима работы при подключении. В паре (один поплавок для низкого уровня, другой для высокого) SOBA SMALL обеспечивает полное регулирование уровня.

Преимущества и области применения

• Разработан для небольших баков и ограниченных пространств
• Омнидирекциональное обнаружение (реагирует на движение жидкости независимо от положения)
• Биконический корпус из полипропилена для снижения накопления загрязнений
• Подходит для жидкостей с примесями или отложениями (когда магнитные датчики не подходят)
• Регулируемый балласт (смола, 250 г) поставляется в стандартной комплектации для оптимизации точки срабатывания

Монтаж и регулировка
Балласт защелкивается на кабеле и перемещается вдоль кабеля для настройки точки поворота и угла переключения в зависимости от перемешивания жидкости и расхода при наполнении/сливе. Чем больше расстояние между балластом и поплавком, тем больше разница уровней (и угол переключения). Ориентировочные значения: мин Y = 10 см -> X 20-25 см; макс Y = 30 см -> X 40-45 см.

Технические характеристики / спецификации

• Коммерческое наименование: SOBA SMALL
• Угол срабатывания: +/- 25°
• Допускаемая плотность жидкости: 0,70–1,25 кг/дм³
• Максимальное рабочее давление: 3,5 бар
• Максимальная температура: 85 °C
• Степень защиты: IP68
• Биконический корпус: сополимер полипропилена
• Кабель: 3 провода 1 мм², неопрен (HR HY)
• Вес поплавка без кабеля: 110 г
• Балласт: 250 г смола (регулируемый на кабеле)
• Длины кабеля (серийные): по запросу
• Электрические контакты: встроенный механический выключатель, провода COM / NO / NC
• Коммутируемые нагрузки (примерно): 250 V AC – до 16 A (резистивная); примеры индуктивных до 6 A; 48 V DC – до 1,5 A; 24 V DC – ориентировочные значения; 12 V – 100 mA (примеры)
