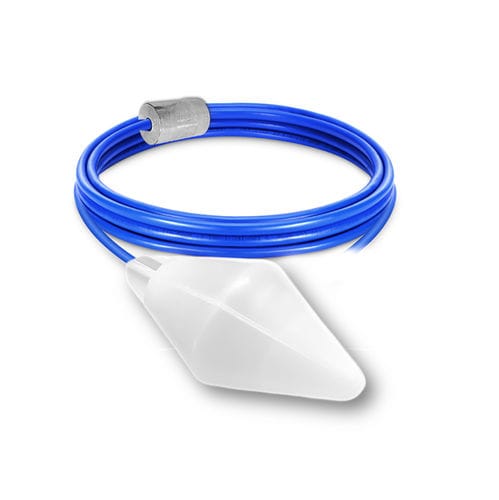

Сигнализатор уровня путем наклона SOBA EP

с поплавкомдля водыдля резервуара

Обзор
Поплавковый регулятор уровня SOBA EP с сертификацией ACS, предназначен для постоянного погружения в системе питьевого водоснабжения. Изготовлен из материалов, пригодных для контакта с пищевыми продуктами, оснащён регулируемым грузом из нержавеющей стали AISI 316L для точного контроля уровня в баках и установках по очистке воды.

Принцип работы
SOBA EP работает по принципу наклонного срабатывания: поплавок поднимается и опускается вместе с уровнем жидкости и при достижении заданного угла включает внутренний механический переключатель. Кабель имеет 3 жилы (COM, NO, NC) для выбора схемы подключения. Может использоваться парами для регулирования минимального и максимального уровней. Не рекомендуется для сильно турбулентных сред или при интенсивном перемешивании.

Режимы работы

• Режим слива: верхнее положение переключателя запускает насос для предотвращения перелива; нижнее положение разрывает цепь при опустевшем резервуаре.
• Режим заполнения: в нижнем положении цепь замыкается (NC), запускается насос для заполнения резервуара.

Установка и регулировка груза
Точка крепления груза на кабеле определяет угол срабатывания и диапазон измеряемого уровня. Регулировка противовеса позволяет адаптировать регулятор к разной плотности жидкости и небольшим турбулентностям. Ориентировочные значения: Y min = 10 см → X ≈ 25–30 см; Y max = 30 см → X ≈ 45–50 см. Для регулировки: слегка отсоедините груз AISI 316L от уплотнительного кольца (O-ring), переместите кольцо на нужную позицию и снова зафиксируйте груз на кабеле.

Рекомендуемые аксессуары

• FIXCAB: крепёж для кабеля для подвеса и точной регулировки.
• Контрольное реле (например, AT-DR07) для интерфейса с сигнализациями, насосами и автоматикой.

Ключевые особенности

• Определение уровня по наклону поплавка.
• Точный угол срабатывания: +/- 25°.
• Регулируемый груз из нержавеющей стали AISI 316L для установки точки поворота.
• Гладкий биконический корпус, снижающий накопление отложений и упрощающий обслуживание.

Технические характеристики

• Угол срабатывания: +/- 25°
• Допустимая плотность жидкости: 0,70–1,15 kg/dm³
• Питание / электрические характеристики: 12, 24, 48 V AC/DC; до 250 VAC — коммутационная способность 16 (6) A (16 A резистивная; 6 A индуктивная)
• Макс. рабочее давление: 3,5 бар
• Макс. температура: 85 °C
• Степень защиты: IP68
• Корпус: сополимер полипропилена (сертифицирован ACS)
• Кабель: 3 x 1 mm², EPDM (сертифицирован ACS)
• Вес поплавка без кабеля: ~200 g
• Груз: ~230 g нержавеющая сталь AISI 316L
• Длины кабеля по запросу: 5, 6, 10, 13, 15, 20, 25, 30 м
