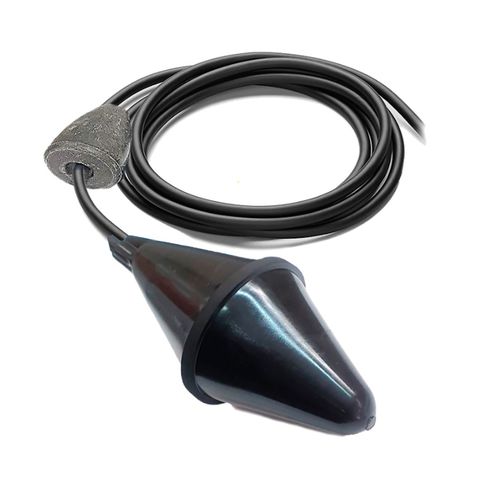

Сигнализатор уровня путем наклона SOBA EX

с поплавкомдля коррозионной жидкостидля резервуара

Описание
SOBA EX — сертифицированный по ATEX регулятор уровня, предназначенный для использования в взрывоопасных зонах (зоны 0, 1, 2 — газ и 20, 21, 22 — пыль). Имеет биконический корпус HR HY (Hypalon высокой прочности), вулканизированный под давлением, обеспечивающий двойную герметичность и стойкость к агрессивным и коррозионным средам. Поставляется с грузом из наполненной смолы 250 г, регулируемым на кабеле, что позволяет работать при различных плотностях жидкостей и оптимизировать точку поворота поплавка. Устройство должно устанавливаться с реле искробезопасности.

Принцип работы
SOBA EX работает по принципу перекоса: поплавок следует за уровнем жидкости и при достижении заданного уровня включает внутренний механический микровыключатель, открывая или закрывая цепь (режим заполнения или слива). Кабель содержит три проводника (COM, NO, NC) для выбора варианта подключения. Два поплавка одного типа могут использоваться в паре для контроля минимального и максимального уровня.

Режимы работы

• Режим слива: в верхнем положении поплавок переключается и запускает насос (защита от перелива). При опустошении ёмкости контакт размыкается и насос останавливается.
• Режим заполнения: в нижнем положении контакт замыкается (NC) и насос запускается для заполнения ёмкости (защита от сухого хода).

Установка и позиционирование груза
Точка срабатывания изменяется в зависимости от помешивания жидкости, расхода и, особенно, положения груза на кабеле. Длина кабеля между грузом и выключателем определяет ход, необходимый для переключения состояния. Поставляемый груз 250 г (смола) регулируется, его можно отщёлкнуть с фиксирующего кольца/о‑ринга и установить в нужном положении на кабеле. Ориентировочные значения: min Y = 10 cm → X 25–30 cm; max Y = 30 cm → X 45–50 cm.

Технические характеристики

• Угол срабатывания: ±25°
• Допустимая плотность жидкости: 0,70–1,10 kg/dm³
• Макс. рабочее давление: 4 бар
• Макс. температура: 90 °C
• Степень защиты: IP68
• Биконический корпус: HR HY (Hypalon высокой прочности), двойная стена, вулканизация под давлением
• Кабель: 3 проводника 1 mm² HR HY
• Вес поплавка (без кабеля): 295 g
• Поставляемый груз: 250 g смола, регулируемый на кабеле
• Длины кабеля (серийные): по запросу (5, 6, 10, 13, 15, 20, 25, 30 m)
• Примеры электрических параметров:
  VAC (50/60 Hz): до 250 V активная нагрузка макс. 10 A; 250 V индуктивная макс. 4 A; 24 V активная напр. 10 mA; 12 V напр. 100 mA.
  VDC: 24 V несколько уровней тока (напр. 10 mA, 8 mA, 0,7 mA в зависимости от конфигурации); 12 V напр. 3 A / 1,8 A в зависимости от нагрузки; 5 V напр. 1 mA в зависимости от нагрузки.
