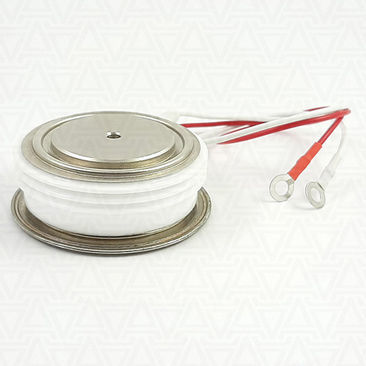

Тиристор для контроля KG200-(8...18)

Быстродействующий высокочастотный тиристор КГ200-(8...18) AS ENERGITM в дисковом исполнении представляет собой быстровыключаемый высокочастотный полупроводниковый прибор пресс-пакетного типа. Данный высокочастотный тиристор предназначен для преобразования и управления постоянными и переменными токами до 200А с частотой до 10кГц в цепях с напряжением до 800В - 1800В (класс напряжения от 8 до 18). Габариты тиристора ØDxØdxH - 42x25x15 мм (внешний диаметр корпуса X диаметр контактной площадки X высота корпуса), вес - 100 г. Быстродействующие высокочастотные тиристоры серии KG - это приборы с пониженными значениями tq, trr, Qrr и с повышенным значением (diT/dt)cr (до 2500 А/мкс), предназначенные для работы в режимах высоких частот (до 10кГц). Особенностью таких тиристоров является сильно разветвленный управляющий электрод, обеспечивающий малое время распространения состояния включения. Быстродействующие тиристоры характеризуются очень малым временем выключения, что выгодно отличает их от стандартных моделей. Они используются в сварке, индукционном нагреве и плавке, электротранспорте, приводах переменного тока, ИБП и других системах, требующих короткого времени включения и выключения. Тиристоры имеют стандартный для отрасли керамический герметичный корпус, изолирующий функциональную часть и полупроводниковый элемент от механических воздействий и окружающей среды. Анод и катод тиристора (полярность) определяются символом на корпусе. Быстродействующие тиристоры находятся в корпусе в виде прессованного диска (капсулы, таблетки). Данный быстродействующий тиристор может являться альтернативным изделием, заменой, аналогом, эквивалентом для других типов быстродействующих тиристоров 180А, 190А, 200 ампер в дисковом корпусе. Для охлаждения в процессе работы силовых тиристоров на них устанавливаются охладители (теплоотводы).
