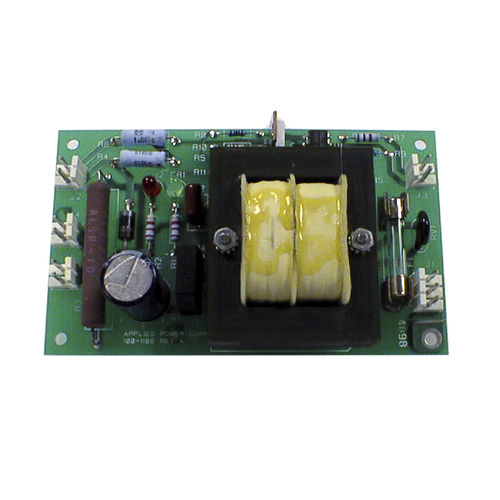

Драйвер для управления затвором SCR BAP-1106

BAP-1106 SCR Водитель затвора платы для одиночных больших тиристорных устройств'' AP-1106 представляет собой полноценное, проверенное в полевых условиях решение "под ключ" для управления одним тиристорным устройством большой площади. Этот драйвер принимает вход управления логическим уровнем и обеспечивает изолированный ток привода постоянного тока в ворота SCR, способный приводить в действие устройства размером до 100 мм. Выходной сигнал привода затвора подается по импульсной сети, которая создает быстро нарастающий импульсный ток переднего фронта (обычно 5A/µSec) в затвор SCR, максимизируя способность устройства di/dt и гарантируя правильное включение SCR. Источник питания на плате 115VAC обеспечивает всю необходимую мощность для привода SCR и обеспечивает трансформаторную развязку между входом переменного тока и приводимой SCR. Высокоскоростная оптронная развязка обеспечивает изоляцию между поставляемым клиентом сигналом логического уровня и SCR. Светодиодные индикаторы отображают состояние ПИТАНИЕ ВКЛ. и ЗАПУСК ВКЛ. Малая занимаемая площадь печатной платы составляет всего 3,0" X 5,0".
