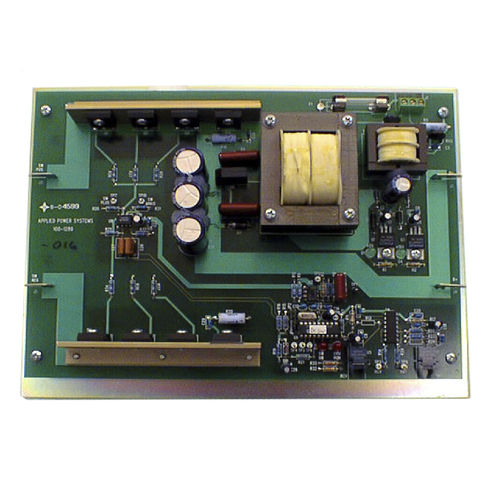

Драйвер для управления затвором SCR BAP-1289

из кремния

BAP-1289 SCR Водитель затвора платы Изолированная высоковольтная шиберная плата привода SCR ФУНКЦИИ ВКЛЮЧАЮТ В СЕБЯ - Устройства Drive Mutiple Devices в последовательной конфигурации стека или параллельной конфигурации - Полная электрическая изоляция - Оптоволоконный пользовательский интерфейс - Определяемый пользователем оптоволоконный выход - 15 A Пиковый ток ворот - Ток затвора 10 A/uS dI/dT - Импульсный трансформатор Изоляция - Высоковольтное сопротивление короны > 15Kv - Высокое напряжение открытого затвора - Бортовой блок питания входит в комплект поставки ЗАЯВЛЕНИЯ - Серия SCR стеки - Параллельные SCR-массивы - Переключатели переменного тока - Источник питания среднего и высокого напряжения - Выпрямители для физики высоких энергий - Импульсные системы питания AP-1289 представляет собой комплексное, надежное решение "под ключ" для управления одним или несколькими высоковольтными устройствами SCR. Усилители FET высокого тока управляют отдельными импульсными трансформаторами, которые обеспечивают прямой привод к каждому затвору SCR. Эти инкапсулированные, устойчивые к коронным разрядам высоковольтные импульсные трансформаторы легко соединяются с поставляемым в комплекте высоковольтным кремниевым проводом, что позволяет последовательно укладывать несколько SCR для получения более высокого напряжения работы. Стандартные оптоволоконные соединители Hewlett-Packard™ обеспечивают искробезопасный интерфейс и практически бесконечную помехоустойчивость между приводом SCR и управляющей электроникой заказчика. Бортовой микроконтроллер обеспечивает синхронизацию и управление шлюзовыми сигналами SCR с кристально контролируемой точностью, позволяя с высокой точностью управлять фазами приводимого в движение SCR. Бортовой блок питания принимает входное напряжение 120 В переменного тока и генерирует всю необходимую мощность для логического управления, оптоволоконного интерфейса и привода затвора.
