Интерфейсная плата для оптоволокна BAP-1793

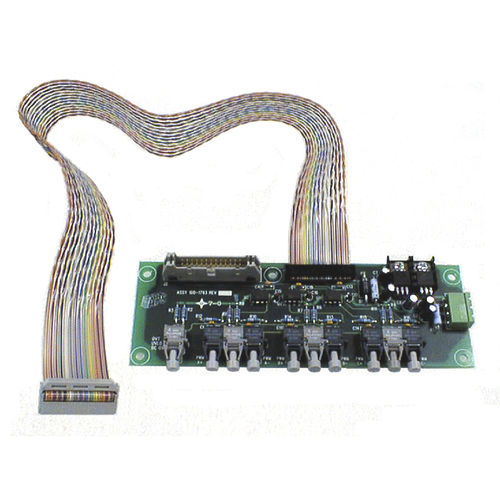

BAP-1793 Плата оптоволоконного интерфейса для использования с платами драйверов POW-R-PAK Трехфазная волоконно-оптическая интерфейсная плата AP-1793 обеспечивает помехоустойчивый интерфейс между поставляемой заказчиком платой управления и силовым каскадом POW-R-PAK. ШИМ-сигналы управления от платы управления к волоконно-оптической плате (FOB) и сигналы неисправностей от FOB к плате управления передаются и принимаются по волоконно-оптическим кабелям. Это сводит к минимуму влияние электростатических и электромагнитных помех, присутствующих в непосредственной близости от любого блока силовой электроники с жесткой коммутацией. Плата содержит шесть оптических приемников (HFBR-2521), обменивающихся данными со скоростью 5 Мбод, каждый из которых контролирует состояние проводимости IGBT, которым он управляет. Свет, присутствующий на приемнике, включит соответствующий IGBT. IGBT будет оставаться включенным до тех пор, пока свет не будет погашен или пока неисправность не будет обнаружена приводной платой затвора POW-R-PAK (GDB), после чего GDB защелкнется и сообщит о неисправности через соответствующий волоконно-оптический передатчик (HFBR-1521). Свет присутствует на предоставленной заказчиком плате управления от оптоволоконного передатчика на FOB, когда нет неисправности, чтобы быть переданным. Это создает безотказное состояние, которое блокирует POW-R-PAK в случае неподключенного сигнала о неисправности.
