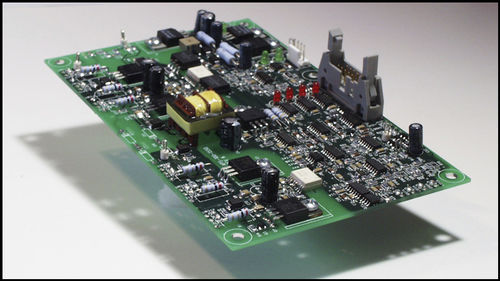

Драйвер для управления затвором БТИЗ BAP-1551

изолированный

BAP-1551 Водитель IGBT полумоста Указание по применению приводной платы Gate Drive и таблица данных ФУНКЦИИ ВКЛЮЧАЮТ В СЕБЯ - Включает в себя все источники питания, необходимые для управления полумостовой схемой - Защита от короткого замыкания и перегрузки по току - Защита от перегрузки по напряжению и от блокировки под напряжением - Защита от перегрева - измерение напряжения звена постоянного тока - Полный набор защитной и сенсорной информации, доступной через разъем ввода/вывода - Встроенное поколение в нерабочее время Биполярный транзистор с изолированным затвором (IGBT) BAP-1551 представляет собой безопасный, надежный, изолированный интерфейс между логикой управления и силовым каскадом на базе IGBT. С минимальными затратами времени и средств на разработку, однофазный полумостовый инвертор, имеющий до трех параллельных IGBT, может быть спроектирован и построен с использованием методов, описанных ниже. Два преобразователя с полумостом можно сконфигурировать как полномостовой, а три полумоста можно объединить в трехфазную систему. Обычно наиболее ненадежной частью конструкции контроллера двигателя/инвертора является силовой каскад. В большинстве, если не во всех случаях, это связано с недостаточным контролем над силовыми полупроводниками. Блок-схема APS IGBT GDB имеет прочную конструкцию (см. Рисунок 1 Блок-схема), обеспечивающую надежную защиту силового каскада, включая: две формы защиты от перегрузки по току, защиту от перегрузки по напряжению звена постоянного тока, защиту от перегрузки по температуре, а также блокировку при пониженном напряжении. Также в качестве сигналов обратной связи с логикой управления предусмотрены изолированные аналоговые представления выходного тока в реальном времени, напряжения звена постоянного тока и интерфейс датчика температуры, который может быть установлен на радиаторе.
