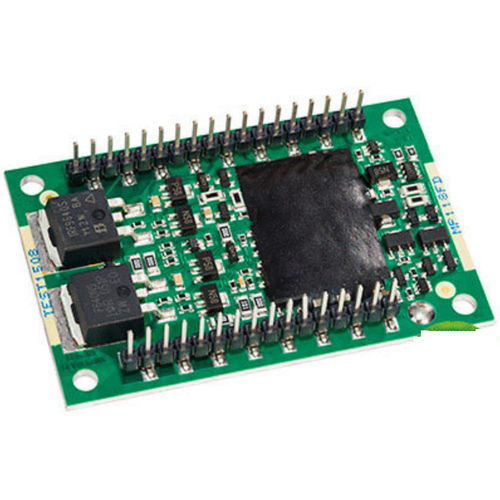

Усилитель тока MP118

операционныйдля измеренийдля температуры

MP118 - это операционный усилитель с низким током покоя и высокой рассеиваемой мощностью, в котором реализовано несколько новых уровней встроенной защиты, включая отключение по току. Разработанный в форм-факторе открытой рамки с площадью основания всего 26 см2 (4 дюйма), MP118FD имеет ток покоя всего 25 мА и способен рассеивать внутреннюю мощность 100 Вт. Помимо температурного и внешнего отключения, в устройстве реализована новая функция, которая заменяет функцию ограничения тока на возможность полного отключения выходных драйверов устройства при возникновении ситуации превышения тока. Это позволяет защитить усилитель мощности от перенапряжения, вызванного чрезмерным током и небезопасным рассеиванием мощности. Встроенная схема контроля температуры, также новая, позволяет отключить MP118 до того, как произойдет необратимое повреждение системы. С точки зрения электрических характеристик MP118 не разочаровывает. Изделие совместимо с источниками питания до 200 В, способно обеспечить непрерывный выходной ток 10 А или 12 А PEAK, а также имеет полосу пропускания 140 кГц. Защита от перегрузки по току Две токоизмерительные линии должны быть подключены непосредственно через токоизмерительный резистор. Для корректной работы защиты от перегрузки по току вывод 28 должен быть подключен к выходу усилителя, а вывод 27 - к нагрузке резистора RLIM, как показано на рис. 6. Такое подключение позволит шунтировать любые паразитные сопротивления RP, образованные гнездовыми и паяными соединениями, а также внутренние потери усилителя. Резистор RLIM не может быть размещен в выходной цепи, кроме тех мест, которые показаны на рисунке. Величина резистора токоизмерительных клещей
