Усилитель сигнала PB50

мощноститоканапряжения

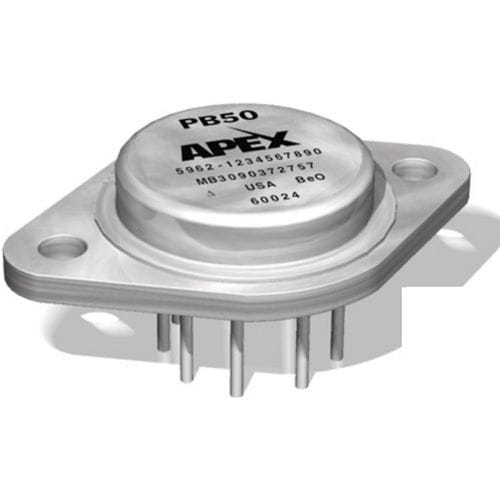

PB50 - это усилитель мощности на 2 А, 200 В, предназначенный для обеспечения усиления по напряжению и току малосигнального операционного усилителя общего назначения. При использовании усилителя мощности PB50 в цепи обратной связи усилителя-драйвера результирующий составной усилитель обладает точностью драйвера при расширенном диапазоне выходного напряжения и токовых возможностях усилителя. В некоторых приложениях PB50 может использоваться и без драйверного усилителя, требуя для своей работы только внешнего токоограничивающего резистора. Компенсация не требуется для большинства конфигураций драйвер/усилитель, но может быть выполнена с помощью одного внешнего конденсатора. Хотя конфигурация усилителя мощности может быть достаточно простой, огромная гибкость обеспечивается выбором драйверного усилителя, токоограничивающего резистора, напряжения питания, коэффициента усиления по напряжению и компенсации. PB50 представляет собой гибридную конструкцию, размещенную в электрически изолированном, герметичном, 8-контактном металлическом корпусе TO-3. Целевые области применения включают высоковольтные приборы, электростатические преобразователи и отклоняющие устройства, а также программируемые источники питания.
