Усилитель мощности PA7 series
операционныйгибридизолированный

усилитель мощности
усилитель мощности
усилитель мощности
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
мощности, операционный
Другие характеристики
сильного тока, изолированный, класс C, гибрид
Напряжение

МИН.: 5 V

МАКС.: 40 V

Ток

3 A

Описание

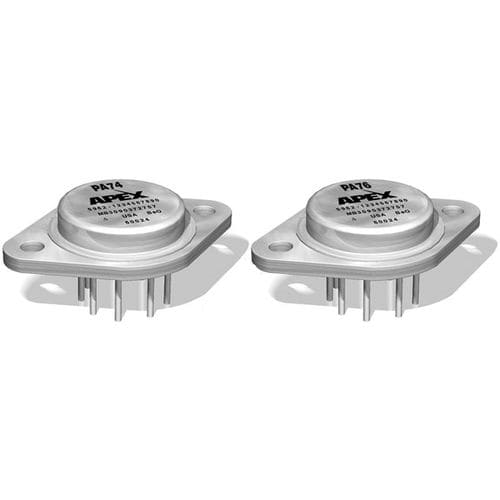

PA74 - это операционный усилитель двойной мощности, обеспечивающий непрерывный выходной ток 2,5 А x 2 при питании от 5 В до 40 В. В конструкции PA74 используются как монолитные, так и гибридные технологии: две ИС размещены в электрически изолированном, герметичном 8-контактном металлическом корпусе TO-3. В результате получается экономически эффективное решение для приложений, требующих установки нескольких усилителей на плату или мостовых конфигураций. ИС, входящие в состав PA74, имеют сдвоенные входной и выходной каскады для достижения требуемых входных и выходных характеристик. Во входном каскаде используется сдвоенный усилитель мощности на одной ИС, который управляет выходными каскадами. Выходные каскады имеют неинвертирующую конфигурацию буфера с единичным коэффициентом усиления. Выходные каскады усилителя также скомпенсированы для обеспечения стабильности, но их не рекомендуется использовать в качестве последователей с единичным коэффициентом усиления. PA74A - это версия класса A, обеспечивающая выходной ток 3 А x 2 и улучшенные характеристики в области напряжения смещения и размаха напряжения. PA74M - версия военного класса, не отвечающая требованиям.

---

Каталоги

Другие изделия Apex Precision Product

Power Operational Amplifiers
