Усилитель сигнала PB51

мощноститоканапряжения

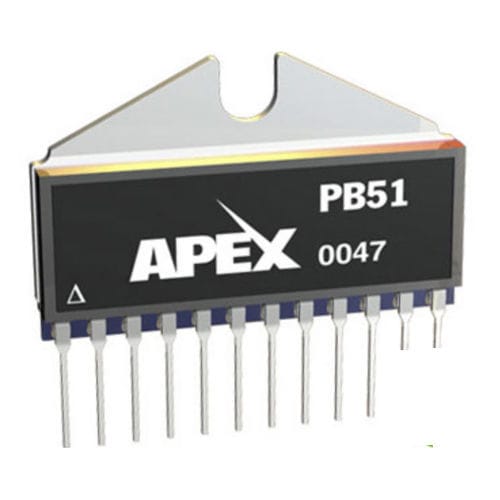

PB51 - это усилитель мощности на 1,5 А, 300 В, предназначенный для обеспечения усиления по напряжению и току для малосигнального операционного усилителя общего назначения. При использовании усилителя мощности PB51 в цепи обратной связи усилителя-драйвера результирующий составной усилитель обладает точностью драйвера при расширенном диапазоне выходного напряжения и токовых возможностях усилителя. В некоторых приложениях PB51 может использоваться без драйверного усилителя, требуя для нормальной работы только внешнего токоограничивающего резистора. Компенсация не требуется для большинства конфигураций драйвер/усилитель, но может быть выполнена с помощью одного внешнего конденсатора. Хотя конфигурация усилителя мощности может быть достаточно простой, огромная гибкость обеспечивается выбором драйверного усилителя, токоограничивающего резистора, напряжения питания, коэффициента усиления по напряжению и компенсации. PB51 представляет собой гибридную конструкцию, размещенную в компактном 12-контактном корпусе PowerSIP с электрической изоляцией, что позволяет использовать его для разводки печатных плат с высокой плотностью монтажа. Целевые области применения включают высоковольтные приборы, электростатические преобразователи и отклоняющие устройства, а также программируемые источники питания. PB58A - это версия класса A, обладающая улучшенными характеристиками в области выходного тока (2 А), скорости нарастания (75 В/мкс) и напряжения смещения.
