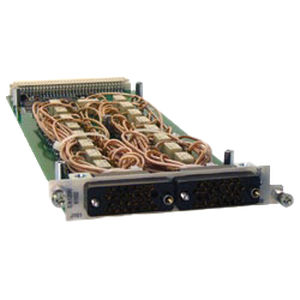

Модуль переключателей РЧ EX1200-6 series

Коммутационные модули RF/Coax до 26 ГГц для высокочастотной и коммуникационной коммутации - Радиочастотные коммутаторы и матрицы высокой плотности - Коммутируемая мощность 50 Вт - самая высокая в классе - Полоса пропускания > 3 ГГц (6301) - Реле отключения шлейфа устраняют эффект нетерминированного шлейфа для обеспечения наилучших характеристик коммутации EX1200-6101 (10 каналов) - это модули РЧ коммутаторов SP4T высокой плотности с десятью отдельными коаксиальными деревьями SP4T, которые изолированы друг от друга и от системных заземлений для обеспечения высокоточного коммутационного тракта для коммутации сигналов с частотой свыше 1,3 ГГц. Превосходные перекрестные наводки и изоляция поддерживаются благодаря использованию очень коротких коаксиальных проводов с низкими потерями от разъема непосредственно к реле. Все модули также сконфигурированы таким образом, чтобы избежать эффекта незавершенного шлейфа, что улучшает общую целостность сигнала и позволяет создавать высокочастотные матричные конструкции и большие конфигурации мультиплексоров при сохранении полосы пропускания и низкого КСВН. На передней панели используются два 26-контактных коаксиальных разъема высокой плотности, обеспечивающих высокую надежность и низкие вносимые потери. Шесть модулей могут быть размещены в полноразмерной стойке 1U EX1200 для создания очень гибкой сети радиочастотных коммутаторов. Например, один модуль может быть сконфигурирован с помощью внешних кабелей для обеспечения двойного мультиплексора 1 x 16 на два канала оптического прицела или в качестве одной радиочастотной матрицы 4 x 4. Модули также могут быть объединены с другими платами коммутаторов EX1200 для создания подсистемы общего назначения для коммутации постоянного тока до > 1,3 ГГц.
