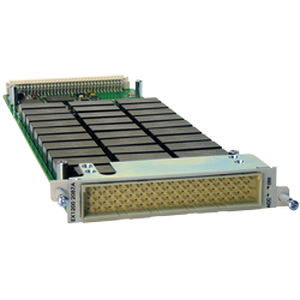

Мультиплексор модуль EX1200-3 series

многоканальныймощностьвысокая плотность

Модули мультиплексорных переключателей до 1000 В постоянного тока в конфигурациях с 1, 2 или 4 проводами. EX1200-3001 и EX1200-3001DS - это мультиплексорные модули высокой плотности, предназначенные для сканирования нескольких точек на общую шину в 1-, 2- или 4-проводной конфигурации. Области применения включают тестирование кабельных жгутов, тестирование полупроводников и печатных плат, а также приложения, где требуется переключение нескольких точек на общий ресурс. EX1200-3001 и EX1200-3001DS состоят из восьми отдельных (1 x 8) 2-проводных мультиплексоров или восьми (1 x 16) 1-проводных мультиплексоров, которые могут быть соединены между собой под управлением программы (через реле шины) для создания более крупных мультиплексоров по мере необходимости. Это устраняет внешнюю проводку и помогает уменьшить количество нетерминированных шлейфов. Карта имеет внутренние реле, которые могут быть замкнуты для прямого подключения к аналоговой шине EX1200. Эта функция позволяет тесно связать плату и встроенный DMM EX1200, что значительно сокращает время выполнения испытаний. Опция EX1200-3001DS включает внутренние реле разряда остаточного напряжения, которые могут быть включены для кратковременного замыкания измерительного тракта при переходе от одного входного канала к другому. При этом рассеивается напряжение, удерживаемое проводкой и входной емкостью прибора. Эти реле защищают чувствительные устройства, такие как КМОП-схемы, от остаточных напряжений, вызванных предыдущими высоковольтными измерениями. EX1200-3048 - это мультиплексорные модули высокой плотности, предназначенные для сканирования нескольких точек на общую шину в 2- или 4-проводной конфигурации. Области применения включают тестирование кабельных жгутов, контроль температуры/напряжения, тестирование печатных плат, а также те, в которых необходимо переключить несколько точек на общий ресурс.
