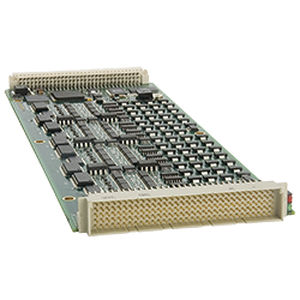

Многоканальный система сбора данных EX1200-7500

встраиваемыйпрограммируемыйс цифровым входом/выходом

- Восемь портов по 8 бит ввода/вывода каждый - Высокая токовая способность для управления внешними реле, поглощение 300 мА - Моделирование и прием цифровых данных с частотой дискретизации до 2 МГц - Диапазон выбираемых выходных напряжений от 3,3 В до 60 В - Настройка выходов и входов сканирования как часть механизма последовательности измерений EX1200 EX1200-7500 - это высокопроизводительный модуль ввода/вывода с восемью 8-разрядными портами (64 канала). Каждый порт может быть сконфигурирован как вход или выход под управлением программы. Входы/выходы могут быть однобуферными, чтобы обеспечить доступ к данным в реальном времени, или двухбуферными, чтобы обеспечить синхронизированные данные. EX1200-7500 имеет гибкую возможность подачи входных и выходных тактовых импульсов с передней панели, что позволяет синхронизировать очень большое количество каналов для сбора или представления данных на UUT. Кроме того, входные данные могут маркироваться по времени с точностью до IEEE-1588 в рамках механизма сканирования EX1200. Глубокая встроенная память (до 1 МБ) может быть использована для генерации шаблонов на выходных каналах с частотой до 2 МГц. Для упрощения общей кабельной разводки системы все зажимные диоды и каналы с открытым коллектором могут быть подтянуты внутренне, а не по каждому каналу. Каждый канал может потреблять ток 300 мА и включает встроенные зажимные диоды, что делает этот модуль идеальным для управления внешними устройствами, такими как реле.
