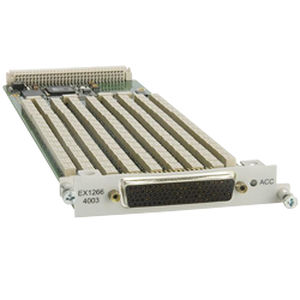

Цифровая коммутационная матрица X1200-4 series
гибкая

цифровая коммутационная матрица
цифровая коммутационная матрица
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Технология
цифровая
Другие характеристики
гибкая

Описание

Матричные модели коммутаторов высокой плотности в 1- и 2-проводных конфигурациях Матричный модуль высокой плотности EX1200-4003 позволяет пользователю подключить любую строку ввода к любой колонке вывода с реле DPST в каждой точке пересечения строки/колонки. Такая архитектура обеспечивает основу для гибких конструкций коммутационных систем, в которых несколько контрольно-измерительных приборов должны быть подключены к общим контрольным точкам. Например, цифровой мультиметр, счетчик/таймер и дигитайзер могут быть подключены к входным рядам, а затем каждый прибор может быть подключен к любому из выходных столбцов в зависимости от функции измерения, которая требуется во время испытания. Соединения между рядами и столбцами происходят внутри модуля, что значительно сокращает количество внешних кабелей. Наименьшим строительным блоком является двухпроводная матрица (4 x 16), а строки и столбцы могут быть легко расширены для формирования более крупных матриц. Двухпроводная матрица (4 x 192) может быть размещена в полностоечном мэйнфрейме серии EX1200. Реле, способные коммутировать напряжение до 300 В и до 2 А, используются для максимального расширения диапазона приложений, которые могут быть решены с помощью этого модуля. EX1200-4128 - это матричный модуль сверхвысокой плотности, который позволяет пользователю подключать любую строку ввода к любой колонке вывода с реле SPST в каждой точке пересечения строки/колонки. Эта архитектура обеспечивает основу для гибких конструкций систем коммутации, когда несколько испытательных приборов должны быть подключены к общим контрольным точкам.

---

ВИДЕО

Каталоги

EX1200 series
EX1200 series
27 Страницы
