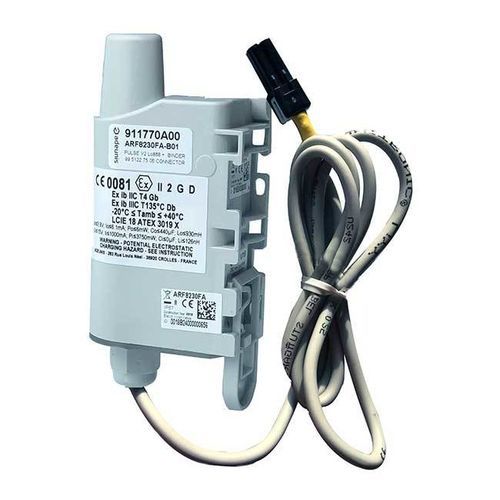

Газовый счетчик IoT ARF8230FA-B02

Обзор продукта
ATEX PULSE IoT‑датчик, предварительно подключённый к GAZPAR 2‑контактному гнездовому разъёму для считывания импульсов газовых счётчиков. Предназначен для периодической передачи индекса, мониторинга расхода и обнаружения утечек/мошенничества в промышленных и коммунальных приложениях.

Ключевые характеристики IOT‑ДАТЧИКА

• Предварительная проводка с разъёмом GAZPAR (2 контакта, кабель 1 м)
• Периодический мониторинг индекса и расхода (мин/макс)
• Обнаружение утечек и мошенничества с настраиваемыми тревогами
• Локальная или удалённая конфигурация
• Питание от впаянной батареи
• Таймстампирование данных (LoRaWAN)
• Тест сети при запуске

ATEX продукт (зоны применения)

• Газ и пар
  • Зона 1: непосредственная близость к опасной области
  • Группа IIC: водородные газы и пары, ацетилен …
• Пыль
  • Зона 21: непосредственная близость к опасной области

Что делает подключённый датчик

• Мониторинг: периодически считывает и передаёт индекс счётчика; контролирует расход (мин/макс)
• Тревога: срабатывает при превышении порогов расхода или при обнаружении утечки (логика AND/OR)

Особенности датчика

• Периодические режимы с опциональной историей
• Избыточность данных и настраиваемый жизненный цикл
• Таймстампирование и тест сети LoRaWAN при запуске
• Кастомизация фазы присоединения для настройки сети
• Тревоги при ошибке продукта, ошибке конфигурации и низком заряде батареи
• Индуктивность кабеля < 0.004 mH; ёмкость кабеля < 0.00012 µF

Общие характеристики

• Габариты: 105 x 50 x 27 мм
• Вес: 70 г
• Корпус: IP67
• Интегрированные крепления: DIN‑рейка, труба, настенный монтаж, фланец
• Рабочая температура: -20°C до +40°C
• Паяная батарея (не подлежит замене пользователем)

Разъём Gazpar

• GAZPAR 2‑контактный гнездовой разъём
• Длина кабеля: 1 м
• Индуктивность кабеля < 0.004 mH
• Ёмкость кабеля < 0.00012 µF

Технические характеристики PULSE ATEX

• ATEX II 2 G D
• Ex ib IIC T4 Gb
• Ex ib IIIC T135°C Db
• Температура окружающей среды: -20°C < Tamb < +40°C
• Ui ≤ 3.9 V; Ii ≤ 6.1 mA; Po ≤ 6 mW; Co ≤ 440 µF; Lo ≤ 930 mH
• Ui ≤ 15 V; Ii ≤ 1000 mA; Pi ≤ 3750 mW; Ci = 0 µF; Li = 126 nH

Сертификация и соответствие

• LoRaWAN EU863-870
• Директива 2014/53/ЕС (RED)

Ожидаемая автономность

• 1 передача индекса в час (24 кадра/день), 500 импульсов/день при включённом pull-up
• LoRaWAN EU863-870: SF7 > 10 лет; SF12: 7 лет

Доступные версии

• Датчик доступен в вариантах, готовых к подключению к счётчику газа (варианты разъёма GAZPAR, такие как разъём binder и импульсный интерфейс PULSE ATEX)

Технические спецификации

• Продукт: ATEX PULSE IoT‑датчик в комбинации с GAZPAR разъёмом
• Разъём: GAZPAR 2 контакта, кабель 1 м
• Класс защиты: IP67
• Габариты: 105 x 50 x 27 мм
• Вес: 70 г
• Рабочая температура: -20°C до +40°C
• ATEX рейтинг: ATEX II 2 G D; Ex ib IIC T4 Gb; Ex ib IIIC T135°C Db
• Электрические пределы: Uo ≤ 3.9 V; Io ≤ 6.1 mA; Po ≤ 6 mW; Co ≤ 440 µF; Lo ≤ 930 mH; Ui ≤ 15 V; Ii ≤ 1000 mA; Pi ≤ 3750 mW; Ci = 0 µF; Li = 126 nH
• Радио: LoRaWAN EU863-870
• Батарея: впаяна (неподлежащая замене)
• Функции: периодическая передача индекса, мониторинг расхода, обнаружение утечек/мошенничества, пороговые оповещения, локальная/удалённая конфигурация, таймстампирование, тест сети при запуске
