Тороидальный токоприемник ARF819 series

на DIN-рейкеAC4-20 мА

Обзор продукта

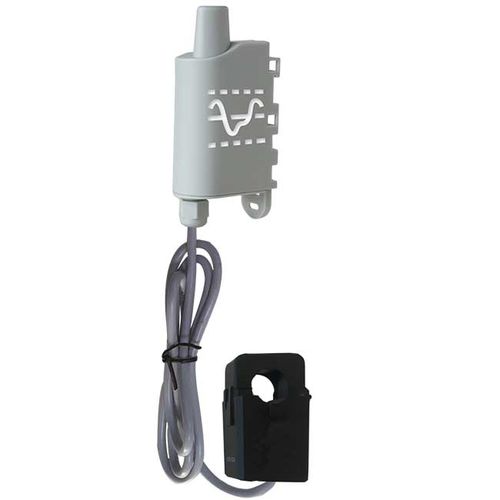

CURRENT SENSOR — готовое к использованию LoRaWAN-устройство, объединяющее передатчик ANALOG и трансформатор тока (50 A, 100 A или 500 A) для измерения переменного тока и передачи данных по LPWAN для мониторинга и анализа.

Ключевые характеристики

• 2 аналоговых входа, независимо настраиваемые как 0-10 V или 4-20 mA
• 2 цифровых входа с сухими контактами, связанные с аналоговыми каналами
• Передача данных: периодическая и/или по событиям (LoRaWAN EU863-870)
• Питание от заменяемой батареи 2600 mAh
• Корпус IP67 для наружного/промышленного применения
• Совместимость с управлением устройствами Adeunis (KARE)

Функции подключаемого датчика

• Мониторинг выработки энергии и оборудования через измерение тока
• Отслеживание и анализ потребления для профилактического обслуживания и отчётности

Функции оповещения / тревоги
И/ИЛИ Генерация тревоги при:

• превышении настроенных верхних и/или нижних порогов тока
• событии на одном из 2 входов с сухими контактами

Технические характеристики

• 2 аналоговых входа, настраиваемых 0-10 V или 4-20 mA
• 2 цифровых входа с сухими контактами, связанные с аналоговыми входами
• Локальная и удалённая настройка через сеть
• Режимы передачи: периодический и/или по событию
• Оповещения: ошибка устройства, ошибка конфигурации, низкий уровень батареи

Общие параметры

• Вес: 70 г (с батареей)
• Размеры: 105 x 50 x 27 мм
• Корпус: IP67, EMERGE™ PC 8731HH серый компаунд (корпус), EMERGE™ PC 8430-15 прозрачный компаунд (основание)
• Крепление: DIN-рейка, труба, стенa, хомут
• Питание: заменяемая батарея 2600 mAh
• Рекомендуемые условия эксплуатации: -25°C … +70°C (версия на батарее); 0–85% RH без конденсации

Характеристики трансформатора тока

• Температура эксплуатации: -25°C … +60°C
• Огнестойкость: UL94-V0
• Доступные версии: 50 A, 100 A, 500 A
• Точность: ±2%
• Длина кабеля: ≈70 см
• Диаметр кабеля по версии: 50 A = 10 мм; 100 A = 16 мм; 500 A = 36 мм

Дополнительные технические данные

• Минимальный период опроса: 30 секунд
• Логирование данных: до 24 образцов в кадре
• Конфигурируемый life-frame и опциональное времяштампирование EPOCH 2013
• Тест сети при старте (LED); настраиваемая фаза join; удалённый перезапуск join
• Доступность данных и механизмы резервирования

Диапазон работы
LoRaWAN EU863-870

Ожидаемая продолжительность работы батареи (примеры)
Условия: 2 активных входа, настроенных как 0-10 V.
При 1 опросе каждые 5 мин и 1 передаче каждые 30 мин:

• SF7: >15 лет
• SF12: ≈5 лет

При 1 опросе каждые 10 мин и 1 передаче каждые 60 мин:

• SF7: >15 лет
• SF12: ≈9.1 лет

Сертификация
Директива 2014/53/EU (RED)

Артикулы

• ARF8190BA-B01 CURRENT SENSOR LoRaWAN® EU863-870 – 50A
• ARF8190BA-B02 CURRENT SENSOR LoRaWAN® EU863-870 – 100A
• ARF8190BA-B03 CURRENT SENSOR LoRaWAN® EU863-870 – 500A

Технические характеристики (фрагмент)

• Название продукта: CURRENT SENSOR
• Brand: Adeunis
• Состав модели: передатчик ANALOG + трансформатор тока (50 A / 100 A / 500 A)
• Аналоговые входы: 2, настраиваемые 0-10 V или 4-20 mA
• Цифровые входы: 2 входа с сухим контактом, связанные с аналоговыми
• Передача: периодическая и/или по событию (LoRaWAN EU863-870)
• Степень защиты: IP67
• Батарея: заменяемая 2600 mAh
• Вес: 70 г; Размеры: 105 x 50 x 27 мм
• Рабочая температура трансформатора: -25°C … +60°C; точность ±2%
• Крепление: DIN-рейка, труба, стенa, хомут
• Минимальный период опроса: 30 с; Логирование: до 24 образцов/кадр
• Временная метка: EPOCH 2013 (опция)
• Сертификации: RED 2014/53/EU
