Импульсный счетчик PULSE ATEX

электронныйLoRaWANIP67

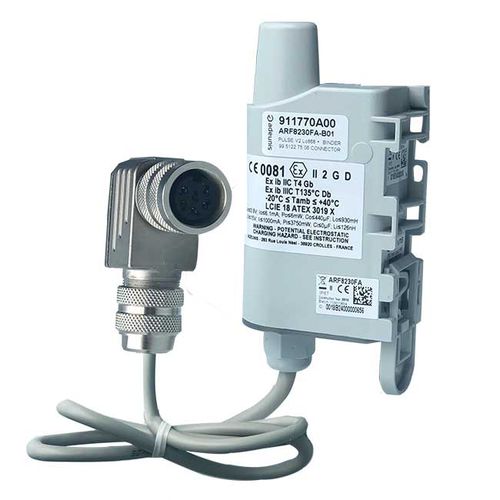

Обзор Решение объединяет датчик PULSE ATEX и предварительно подключённый разъём Binder для считывания импульсов газовых счётчиков с целью удалённого мониторинга и управления энергопотреблением. Предназначено для работы в зонах ATEX, поддерживает LoRaWAN EU863-870 для полевых установок.

Ключевые особенности

• Предварительная проводка к разъёму Binder для прямого подключения к счётчику
• Питание от батареи, периодическая или аварийная передача
• Обнаружение мошенничества и утечек газа
• Мониторинг расхода (мин/макс)
• Локальная и удалённая конфигурация (LoRaWAN)
• Логирование данных и резервирование для непрерывности сервиса
• Отметка времени и тест сети при старте
• Доступные версии: PULSE ATEX; версия с разъёмом Gazpar

Зоны ATEX

• Газы и пары:
  • Zone 1: непосредственная близость к опасной зоне
  • Группа IIC: водород, ацетилен и подобные газы
• Пыль:
  • Zone 21: непосредственная близость к опасной зоне

Функции датчика

• Мониторинг: периодическая передача индекса счётчика и постоянный контроль расхода (мин/макс)
• Оповещение: генерация сигналов (AND/OR) при превышении порогов расхода или при обнаружении утечки
• Параметры отчётов и оповещений настраиваются под политику учёта

Версии для газовых счётчиков

• PULSE ATEX (доступна версия LoRaWAN EU863-870)
• Версия с разъёмом Gazpar

Технические характеристики

• Функции датчика: периодические режимы с/без логирования; резервирование данных; отметка времени; тест сети при запуске; настраиваемая фаза подключения (join); конфигурируемый lifeframe; оповещения об ошибке продукта, ошибке конфигурации, низком заряде батареи
• Общие: размеры 105 x 50 x 27 мм; вес 70 г; корпус IP67 (IP68 по запросу); интегрированный крепёж: DIN-рейка, труба, настенное крепление, фланец; рабочая температура -20°C…+40°C; припаянная батарея; стандарты: Директива 2014/53/EU (RED)
• Разъём Binder: IP67; угловой гнездовой разъём; DIN 6 контактов; сертификат UL; индуктивность кабеля < 0.004 mH; ёмкость кабеля < 0.00012 µF
• PULSE ATEX: ATEX II 2 G D; Ex ib IIC T4 Gb; Ex ib IIIC T135°C Db; -20°C < Tamb < +40°C; внутренние пределы: Uo ≤ 3.9V; Io ≤ 6.1mA; Po ≤ 6mW; Co ≤ 440µF; Lo ≤ 930mH; Ui ≤ 15V; Ii ≤ 1000mA; Pi ≤ 3750mW; Ci = 0µF; Li = 126nH
• Радио / область работы: LoRaWAN EU863-870
• Пример автономности: 1 передача индекса/час (24 кадра/сутки), 500 импульсов/сутки с pull-up активированным; SF7 > 10 лет; SF12 ≈ 7 лет
• Артикул (пример): ARF8230FA-B01 = PULSE ATEX + BINDER LoRaWAN EU863-870
• Сертификации: Директива 2014/53/EU (RED)
