Датчик уровня с поплавком ARF817 series

для жидкостейжидкостныйLoRaWAN

Обзор

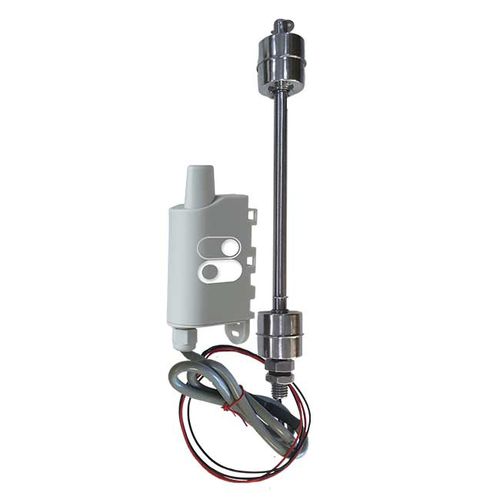

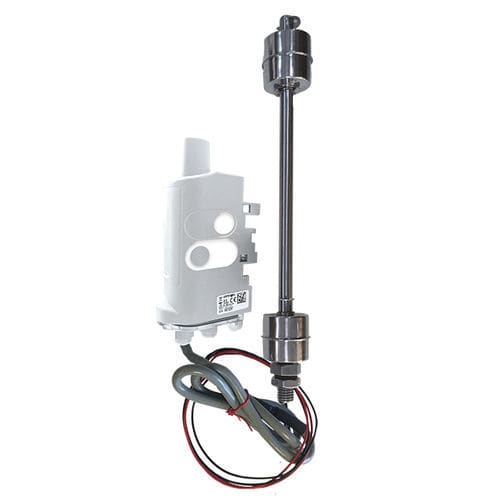

Датчик двойного уровня — готовое к использованию устройство для обнаружения двух уровней жидкости. В комплект входит приёмопередатчик с сухими контактами (DRY CONTACTS) и зонд двойного уровня. Предустановленные параметры упрощают установку пользователем.

Ключевые преимущества IoT‑датчика

• 4 настраиваемых входа/выхода:
  • Управление выходом при изменении состояния входа
  • Удалённое и почти в реальном времени управление выходом – LoRaWAN Класс C
  • Отслеживание времени пребывания в заданном состоянии
• Более 15 лет автономной работы (в зависимости от версии и конфигурации)
• Локальная и удалённая конфигурация
• Режимы передачи данных: периодическая и/или по событию
• Совместим с KARE
• Доступные версии: LoRaWAN: EU863-870 / US902-928 / AU915-928 / AS923-1; Sigfox: RC1 / RC2 / RC4

Какие действия выполняет подключённый датчик?

• Оповещение: оповещение по событиям — предупреждение при повышении/понижении уровня, предотвращение перелива, предупреждение об опустошении резервуара.
• Мониторинг: подсчёт числа смен состояний, оценка времени в заданном состоянии.

Характеристики датчика двойного уровня

• Четыре настраиваемых цифровых входа/выхода
• LoRaWAN Класс C (при внешнем питании)
• Периодическая и/или событийная передача
• Конфигурируемый жизненный цикл
• Оповещения об ошибке устройства, ошибке конфигурации и низком заряде батареи
• Диапазон рабочих температур (приёмопередатчик): -25°C до +70°C
• Сменный аккумулятор/батарея
• Интегрированная система крепления: DIN‑рейка, труба, настенный монтаж, хомут
• Конфигурация:
  • Локально через USB‑порт
  • Удалённо через сеть с возможностью выбора режимов передачи, периодичности и типа интерфейса (вход/выход)
• Сертификации: Директива 2014/53/ЕС (RED); США: FCC - Title 47 CFR Part 15; Канада: RSS‑247 Issue 2; AS/NZS 4268

Технические характеристики зонда двойного уровня

• Рабочая температура зонда: до 120°C
• Габариты: 215 мм общая длина / 200 мм корпус поплавка
• Корпус зонда: нержавеющая сталь 304
• Длина кабеля: около 1 м
• Рабочее давление: 1 MPa
• Максимальное давление: 5 MPa

Поддерживаемые зоны / радиоверсии

• LoRaWAN: EU863-870, US902-928, AU915-928, AS923-1
• Sigfox: RC1, RC2, RC4

Положение датчика

• В резервуаре
• В выпускном сопле

Артикулы (референсы продукта)

• LoRaWAN: ARF8170ARA-B02 (EU863-870); ARF8170BRA-B02 (US902-928); ARF8170IRA-B02 (AU915-928); ARF8170JRA-B02 (AS923)
• Sigfox: ARF8171BA-B02 (RC1); ARF8170DRA-B02 (RC2); ARF8170KRA-B02 (RC4)

Техническая документация

• Доступны даташиты для версий LoRaWAN и Sigfox

Технические данные / спецификации

• Тип продукта: Датчик жидкого уровня с двумя точками и приёмопередатчиком DRY CONTACTS
• Состав пакета: приёмопередатчик dry contacts + зонд двойного уровня
• Входы/Выходы: 4 настраиваемых цифровых входа/выхода
• Передача: LoRaWAN (региональные диапазоны) и Sigfox (RC1/RC2/RC4)
• Режимы передачи: периодический и/или по событию
• Питание / автономность: сменная батарея; более 15 лет в зависимости от версии и конфигурации
• Рабочая температура (приёмопередатчик): -25°C до +70°C
• Рабочая температура (зонд): до 120°C
• Габариты зонда: 215 мм общая длина / 200 мм корпус поплавка
• Корпус зонда: нержавеющая сталь 304
• Кабель зонда: ~1 м
• Давление зонда: рабочее 1 MPa; макс. 5 MPa
• Крепление: DIN‑рейка, труба, настенный монтаж, хомут
• Конфигурация: локально через USB; удалённо через сеть (режимы передачи, периодичность, поведение I/O)
• Оповещения: ошибка устройства, ошибка конфигурации, низкий заряд батареи, изменение уровня
• Стандарты и сертификаты: RED 2014/53/EU; FCC 47 CFR Part 15; Canada RSS‑247 Issue 2; AS/NZS 4268
• Артикулы: см. список региональных вариантов (LoRaWAN и Sigfox)
