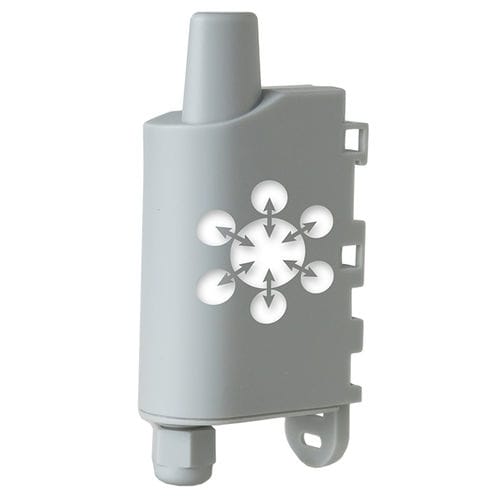

Блок интерфейса RS-232 ARF8240 series

USBRS-485Modbus

Обзор
IoT-датчик MODBUS опрашивает один или несколько Modbus-ведомых по MODBUS RTU и пересылает их данные по сети LPWAN (LoRaWAN). Поддерживает локальную и удалённую конфигурацию и управление питанием датчика.

Ключевые характеристики

• Совместимость RS485/RS232
• Мониторинг до 20 Modbus-ведомых
• Несколько настраиваемых периодических фреймов (до 6)
• Светодиодные индикаторы для установки
• Управление и подача питания на датчик
• Локальная (USB-C) и удалённая конфигурация
• Совместимость с сервисами управления устройствами KARE
• Доступные региональные версии LoRaWAN: EU863-870, US902-928, AS923-1

Действия, выполняемые подключённым датчиком

• Оповещение: Передача в сеть неисправностей и оповещений от Modbus-ведомых
• Управление: Чтение и запись регистров ведомого из сети
• Измерение: Сбор измерительных данных и обратной связи о неисправностях/оповещениях от ведомых

Режимы работы и конфигурация

• Периодический или событийный режим
• До 6 настраиваемых периодических фреймов; настраиваемый life-screen
• Modbus-специфическая помощь в IoT Configurator
• Оповещения: ошибка продукта, ошибка конфигурации, низкий заряд батареи
• Заводская проводка: 2 провода в комплекте + 6 подключаемых проводов
• Конфигурация локально через USB-C или удалённо по сети

Механика и окружающая среда

• Габариты: 105 x 50 x 27 мм
• Корпус: IP67
• Интегрированные крепления: DIN-рейка, труба, настенный монтаж, фланец
• Рекомендуемый диапазон рабочих температур: -25°C до +70°C
• Влажность: 0–85% RH (без конденсации)
• Питание: внешнее 6–30 V DC

Декодирование
Поддерживается декодирование устройства; производитель предоставляет CODEC для интерпретации полезной нагрузки.

Даташиты
Официальные даташиты и региональная документация доступны для этого продукта.

Технические характеристики

• Протокол: MODBUS RTU
• Интерфейсы: RS485 / RS232
• Мониторинг: до 20 Modbus-ведомых
• Режимы: периодический или событийный (LoRaWAN Class A/C — выбор)
• Фреймы: до 6 настраиваемых периодических фреймов; настраиваемый life-screen; повтор оповещений
• Индикаторы: светодиоды установки
• Питание: внешнее 6–30 V DC
• Габариты и корпус: 105 x 50 x 27 мм; IP67 (IP68 по запросу)
• Крепление: DIN-рейка, труба, настенный монтаж, фланец
• Окружающая среда: -25°C до +70°C; 0–85% RH без конденсации
• Версии LoRaWAN по регионам: EU863-870, US902-928, AS923-1
• Сертификации: Directive 2014/53/EU (RED); региональные сертификаты для US/Canada и др., где применимо
• Артикулы по регионам: ARF8240AA (EU), ARF8240BA (US), ARF8240J (AS923)
