Электронная система управления E713

Общая информация

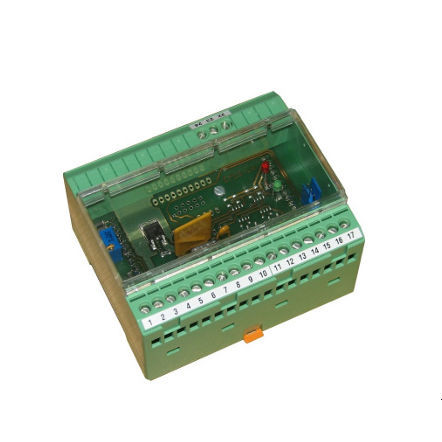

E713 — электронный модуль для регистрации и обработки сигналов от кислородных зондов ZIROX®. Он преобразует сигналы зонда в концентрацию кислорода по уравнению Нернста и выводит измеренные значения через стандартные аналоговые интерфейсы. Модуль обеспечивает питание зондов и управление их подогревом. E713 доступен в версиях для фронтальной установки и для монтажа на DIN-рейку; по запросу может поставляться вместе с модулем насоса в стальном полевом корпусе.

Области применения / Особенности

• Снятие и обработка сигналов от ZIROX®-зондов
• Вывод измеряемого значения: 4-20 мА (стандарт), опция 0/2-10 В
• Питание и управление нагревом для подогреваемых зондов (нагрев до 5 А)
• Мониторинг процессов и интеграция в системы управления
• Опциональный цифровой интерфейс RS232 и калибровка через RS232

Технические данные

• Вход сигнала: напряжение ячейки и термо-ЭДС от ZIROX®-зондов
• Диапазон измерений: 0...20,64 Vol.-% O2 (по запросу до 100 Vol.-%)
• Точность: относительная погрешность < 5 % (типично)
• Подача эталонного газа: отсутствует (возможна через опциональный насосный модуль)
• Дисплей: ЖК-точечная матрица, 2 x 16 символов
• Клавиатура: 2 пластиковые мембранные клавиши
• Аналоговый выход: 4...20 мА (соответствует 0...20 Vol.-% O2), опция 0/2-10 В; гальваническая развязка до 500 В DC
• Цифровой интерфейс: RS232 (опция)
• Питание: 24 V DC ±10 %, потребление прибора ок. 60 mA (без учета тока нагрева зонда)
• Управление нагревом: 24 V DC, макс. 5 A
• Габариты (панельный корпус): 96 x 96 x 150 мм³; (модуль для DIN-рейки): 90 x 75 x 55 мм³
• Вес: ок. 0,3 кг (панельный вариант)
• Степень защиты: IP22 (панельный вариант) / IP20 (модуль для DIN-рейки)
• Температура эксплуатации: 0...+40 °C (стандарт) / до +50 °C в зависимости от варианта; влажность 0...95 % относ.
• Температура хранения: -20...+50 °C (стандарт) / до +60 °C в зависимости от варианта

Характеристики / Технические спецификации

• Экономичная электроника для установки в шкаф или на DIN-рейку
• Обработка сигналов ZIROX®-зондов по уравнению Нернста
• Стандартный аналоговый выход 4-20 мА; опциональные интерфейсы и калибровка
• Питание 24 V DC с интегрированным управлением нагревом зондов (макс. 5 A)
• Гибкий диапазон измерений и опции по запросу
