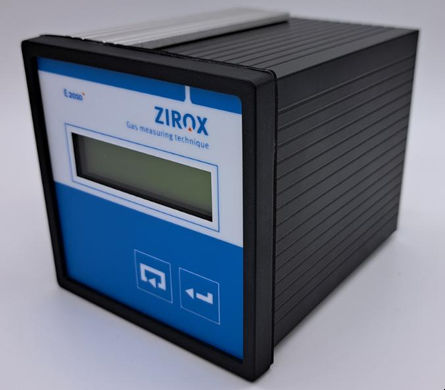

Электронная система управления напряжения E2010

Общая информация
Электронный блок E2010 является стандартным устройством для работы с кислородными зондами ZIROX. Он регистрирует сигналы зонда, преобразует их в концентрацию кислорода согласно уравнению Нернста и выдаёт измеренное значение через стандартный выход 4-20 mA. E2010 также обеспечивает питание и управление подогревом для подогреваемых зондов ZIROX.

Особенности

• Съём и обработка сигналов для кислородных зондов ZIROX
• Вывод измеренных значений через стандартный интерфейс 4-20 mA
• Питание и управление подогревом для подогреваемых зондов
• Точечный LCD-дисплей и 2 мембранные клавиши для локального контроля

Технические данные E2010

• Вход сигнала: напряжение ячейки и термоэлектрическое напряжение зондов ZIROX
• Диапазон: 0...20,64 Vol.-% O2 (до 100 Vol.-% по запросу)
• Точность: относительная погрешность < 5 %
• Подача эталонного газа: отсутствует (должна быть обеспечена пользователем)
• Дисплей: точечный LCD, 2 x 16 символов
• Клавиатура: 2 мембранные клавиши
• Выход: 4...20 mA (соответствует 0...20 Vol.-% O2)
• Питание: 24 V DC +/- 10 %, 5 A
• Габариты: 96 x 96 x 125 mm
• Масса: прибл. 650 г
• Степень защиты: IP30 (панель IP52)
• Рабочая температура: 0...+40 °C, относительная влажность 0...95 %
• Температура хранения: -20...+50 °C, относительная влажность 0...95 %
