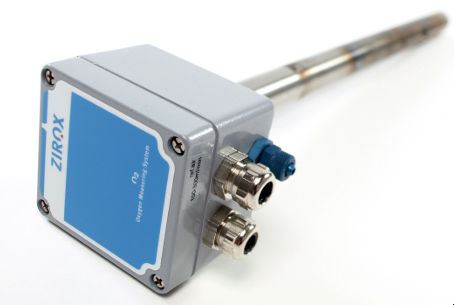

Зонд для газов SS31H

для кислородапрочный

Общая информация
Рauchgassonden ZIROX SS31/SS31H — это прочные кислородные датчики для определения lambda в крупных топочных установках и измерения парциального давления кислорода в атмосферах печей. Зонды не требуют калибровки, не имеют дрейфа и не требуют обслуживания. Встроенный нагреватель поддерживает рабочую температуру и предотвращает искажения измерений из-за охлаждения отбираемого газа в трубопроводе. Высококачественные материалы и компоненты обеспечивают долговременную стабильность.

Применение

• Измерение дымовых газов в электростанциях и крупных котельных установках
• Процессный газовый мониторинг в промышленных печах

Технические данные — Кислородный зонд SS31H
Длина: 300...1800 мм
Диаметр: 25 мм
Масса: 1...3,5 кг
Материал: нержавеющая сталь 1.4841
Размеры клеммоголовки: 75 x 80 x 60 мм
Клеммы: 5 x Phönix MBK 2,5/E
Степень защиты: IP52 (IP65 по запросу)
Питание: 36 V (DC или AC)
Сопротивление нагревателя AC / DC: 8 Ом
Ток нагрева AC / DC: 4,5 A
Мощность нагревателя AC / DC: 160 VA
Управление нагревом: PWM, макс. время цикла 500 ms
Диапазон: -0,01...20,6 Vol.-% O2
Точность: < 5 % относительная погрешность
Рабочая температура (зонд): 700...800 °C
Смещение датчика: -2 mV...-10 mV
Напряжение датчика (5,0 Vol.-%, 800 °C): -33,1 mV
Термопара: тип B (800 °C ≙ 3,2 mV)
Макс. скорость потока измеряемого газа: 10 m/s
Опорный газ: атмосферный воздух
Расход опорного газа: 5...10 l/h

Назначение клемм

• (1) Земля — AGND
• (2) Напряжение датчика — -Uz
• (3) Тепловое напряжение — +Ut
• (4) Нагрев — UH
• (5) Нагрев — UH

Рекомендации по установке

• Использовать вводной сальник или соединение с отрезным кольцом для надежного уплотнения

Опции

• Канал для контрольного газа для проверки зонда in-situ
• Погружная гильза для защиты зонда при потоках газа > 10 m/s

Характеристики / Технические спецификации

• Модель: SS31 / SS31H
• Длина: 300...1800 мм
• Диаметр: 25 мм
• Масса: 1...3,5 кг
• Материал корпуса: нержавеющая сталь 1.4841
• Клеммоголовка: 75 x 80 x 60 мм
• Степень защиты: IP52 (IP65 по запросу)
• Питание: 36 V (DC или AC)
• Нагреватель: 160 VA, 4,5 A, 8 Ом
• Управление нагревателем: PWM, макс. время цикла 500 ms
• Диапазон O2: -0,01...20,6 Vol.-%
• Точность: < 5 % относительная погрешность
• Рабочая температура: 700...800 °C
• Термопара: тип B
• Макс. поток газа: 10 m/s (погружная гильза опционально при больших потоках)
• Опорный газ: атмосферный воздух, расход 5...10 l/h
