Центробежный вентилятор ZAbluefin

канальныйс асинхронным двигателемс бесщеточным двигателем

Обзор ZAbluefin — это вентиляторное колесо (центробежное) нового поколения, разработанное для высокоэффективных и низкошумных промышленных и HVAC‑приложений. Доступно в исполнениях ZAmid® (высокопроизводительный композит), алюминий и сталь. Колесо сочетает биомиметическую 3D‑геометрию лопастей, биомиметический передний край и V‑образный зубчатый задний край для оптимизации потока и снижения звукового излучения.

Ключевые характеристики ZAbluefin — свободновращающееся центробежное колесо с пятью лопастями, изогнутыми назад. Обеспечивает повышение эффективности системы (до +7% по сравнению с предыдущими конструкциями), снижение звуковой мощности и диффузное излучение звука. Широкий диапазон размеров и варианты интеграции моторов. Доступны взрывозащищённые версии с сертификацией ATEX / IECEx.

Конструкция и акустика Биомиметическое 3D‑профилирование, скрученная геометрия лопастей и гофрированная поверхность лопасти улучшают характеристики потока и способствуют диффузному излучению звука, что приводит к снижению воспринимаемого шума в канальных и открытых установках.

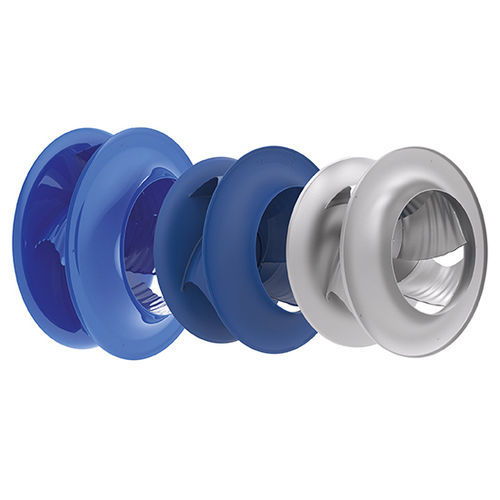

Варианты

• ZAbluefin в ZAmid® — высокопроизводительное композитное колесо, сочетающее передовой материал и концепцию лопастей для максимальной эффективности и снижения звуковой мощности.
• ZAbluefin в алюминии — алюминиевое колесо, подходящее для применений с требованиями гигиены или пожарной безопасности, с высокой системной эффективностью и благоприятной акустикой.
• ZAbluefin в стали — стальное колесо из листового металла с порошковым покрытием, доступно в больших диаметрах для высоких расходных характеристик.

Концепции двигателей

• Электродвигатели с внешним ротором: ECblue (класс энергоэффективности IE5)
• Электродвигатели с внутренним ротором: PMblue (двигатель с постоянными магнитами и встроенным контроллером), AC‑технологии (IE3 / IE4), AMblue (асинхронный двигатель с встроенным контроллером)

Области применения Подходит для HVAC (центральные установки кондиционирования), дата‑центров, охлаждения оборудования, компрессоров, вентиляции контейнеров, морских установок и ветроэнергетики, где требуются высокая эффективность и низкий уровень шума.

Взрывозащищённые исполнения Предлагаются специальные версии ZAbluefin для потенциально взрывоопасных сред (ATEX / IECEx). Особенности: электропроводное порошковое покрытие (чёрный RAL 9005), доступность в виде ER‑модуля (только положение установки H), специфические классы температуры и группа оборудования, одобрения для Зоны 1/2, защиты двигателей Ex db / Ex db eb и защита вентилятора Ex h. Рабочие температурные диапазоны и ограничения температуры колеса зависят от сертификата.

Характеристики / технические спецификации

• Тип колеса: свободновращающееся центробежное колесо, 5 лопастей, изогнутых назад
• Особенности лопастей: биомиметическое 3D‑профилирование, скрученная геометрия, биомиметический передний край, V‑образный зубчатый задний край, гофрированная поверхность для диффузного звукового излучения
• Материалы/исполнения: ZAmid® композит, алюминий, листовая сталь (порошковое покрытие)
• Размеры (ZAmid®): 250–560 мм
• Размеры (алюминий): 315–630 мм
• Размеры (сталь): 250–1 120 мм
• Расход воздуха (ZAmid®): до 19 000 m3/h при свободном выдуве
• Макс. статическое давление (ZAmid®): до 1 800 Па
• Расход воздуха (алюминий): до 20 000 m3/h при свободном выдуве
• Макс. статическое давление (алюминий): до 2 000 Па
• Расход воздуха (сталь): до 80 000 m3/h при свободном выдуве
• Макс. статическое давление (сталь): до 2 100 Па
• Взрывозащищённые размеры: 12 размеров от 280 до 1 000 мм
• Детали взрывозащиты: опции ZAmotpremium & ZAmotbasic; электропроводное порошковое покрытие (чёрный RAL 9005); только ER‑версия (положение H); класс температуры T4; группа оборудования IIB; EPL: Gb / Gc; Зона 1 / 2; защиты двигателя Ex db / Ex db eb; защита вентилятора Ex h; рабочие температуры по конфигурации (например, -20 до +40 / +60 °C); допустимая температура колеса до +80 °C; одобрения: ATEX, IECEx
• Доступные технологии двигателей: ECblue (IE5), PMblue, AC IE3/IE4, AMblue
• Опциональное оборудование: входное сопло с прибором измерения расхода; компактный вентиляционный блок GR; модуль производительности ZApilotXL; решётка ZAflow и другие системные компоненты
• Типичные области применения: HVAC (AC/AGH), дата‑центры, охлаждение оборудования, компрессоры, вентиляция контейнеров, морская техника, ветроэнергетика и другие промышленные/процессные применения
