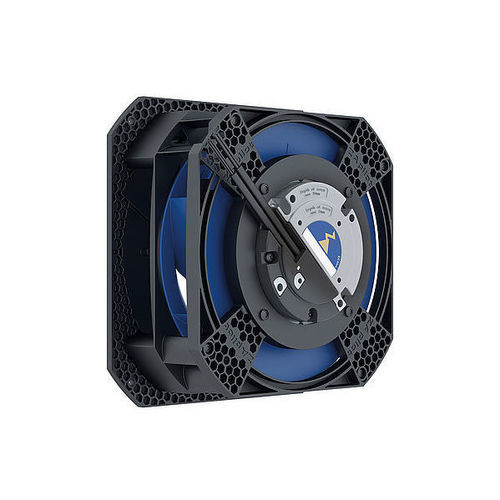

Центробежный вентилятор ZApilot

с бесщеточным электродвигателемиз композитапромышленный

Обзор
Вентиляторная система ZApilot направляет потоки воздуха для преобразования динамического давления в статическое с помощью интегрированных направляющих лопаток и стационарного диффузора. Модульная конструкция обеспечивает компактную установку в заказных приложениях и обеспечивает до 10% большей эффективности по сравнению со стандартами рынка при очень низком уровне шума.

Техническое описание
Модули вентилятора с встроенной подачей воздуха для горизонтальной и вертикальной установки. Модули содержат свободно вращающийся рабочий колесо ZAvblue с 7 лопастями, изогнутыми назад, диаметр от 175 мм до 250 мм. Рабочее колесо выполнено из высокопрочного композитного материала. Свободный расход воздуха около 1 600 м³/ч; возможен максимальный прирост статического давления до 1 000 Па.

Свойства и особенности

• Интегрированные направляющие лопатки для снижения турбулентности и вертикальный диффузор для увеличения площади поперечного сечения потока
• Преобразование динамического давления в статическое обеспечивает до 10% большей эффективности по сравнению со стандартами рынка
• Встроенное входное сопло с возможностью установки защитной сетки со стороны всасывания
• Компактные модули для заказных установок, простая эксплуатация plug-and-play
• Очень тихая работа

Конструкции двигателей

• Двигатели с внешним ротором
• Технология ECblue: интегрированный контроллер, настроенный под вентилятор

Технические характеристики

• Серия / наименование продукта: ZApilot
• Рабочее колесо: ZAvblue, свободно вращающееся рабочее колесо с 7 лопастями, изогнутыми назад
• Диаметр рабочего колеса: 175–250 мм
• Материал рабочего колеса: высокопроизводительный композит
• Расход воздуха (свободный выброс): около 1 600 м³/ч
• Максимальный прирост статического давления: до 1 000 Па
• Подача воздуха: модули для горизонтальной и вертикальной подачи
• Интегрированные компоненты: направляющие лопатки (входные направляющие), вертикальный диффузор, встроенное входное сопло
• Эффективность: до 10% выше рыночных стандартов (за счет преобразования динамического→статического давления)
• Технология двигателя: двигатели с внешним ротором, ECblue с интегрированным контроллером
• Монтаж / эксплуатация: компактные модули для заказных применений, опция защитной сетки со стороны всасывания, plug-and-play
• Акустика: очень тихая работа
