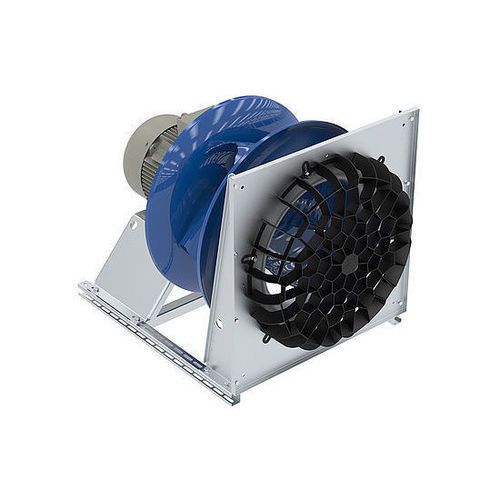

Вентиляционная решетка сотовая конструкция ZAflow

малошумная

Обзор
ZAflow — направляющая входного потока для центробежных вентиляторов, использующая шестигранную лёгкую сотовую структуру, разработанную ZIEHL-ABEGG, для оптимизации потока воздуха к рабочему колесу. В условиях ограниченного монтажа ZAflow снижает возмущения на всасывающей стороне и может уменьшить общий уровень шума.

Технические характеристики продукта
ZAflow улучшает условия входного потока к рабочему колесу при нарушениях на всасывающей стороне. Оптимизация потока в вентилятор может привести к снижению акустических показателей системы вентиляции в целом; в ряде установок типичное улучшение общего уровня звука составляет около 3–6 дБ. Если улучшений не наблюдается, это указывает на то, что исходная установка уже обеспечивала удовлетворительные условия входного потока и ZAflow не требуется. ZAflow разработан для быстрой и простой установки в рамках ретрофита или при новой установке.

Свойства и особенности

• Улучшает входной поток на всасывающей стороне для снижения шума в ограниченных монтажных условиях
• ZAflow S соответствует требованиям защиты от контакта в соответствии с DIN EN ISO 13857 Таблица 4 (ZAflow M: защита от контакта не применяется)
• Легко монтируется в существующие вентсистемы и прост в обращении при установке

Выбор модели
Доступные модели охватывают указанные группы размеров: 175 / 190 / 200 и 220 / 225 / 250 мм. На странице продукта ползунок отображает минимум 175 мм и максимум 220 мм. Существуют два варианта: ZAflow S (соответствие требованиям защиты от контакта) и ZAflow M (защита от контакта не применяется).

Технические данные

• Функция: входная/направляющая решётка для центробежных вентиляторов для улучшения входного потока в рабочее колесо
• Акустическое улучшение: типичное улучшение общего уровня звука приблизительно 3–6 дБ в ряде установок
• Область применения: эффективно в ограниченных монтажных ситуациях при нарушениях входного потока
• Ретрофит: подходит для дооснащения в существующие системы; простая и быстрая установка
• Варианты: ZAflow S (соответствует DIN EN ISO 13857 Таблица 4 защита от контакта) и ZAflow M (защита от контакта не применяется)
• Группы размеров: 175 / 190 / 200 мм и 220 / 225 / 250 мм (ползунок min 175 мм — max 220 мм отображается)
• Совместимость: предназначен для центробежных вентиляторов и компонентов системы (например: ZAbluefin, ZAvblue, ZApilot и различные моторные модули)
• Диагностическая заметка: отсутствие измеримого улучшения указывает на то, что исходные условия входного потока уже были адекватны
