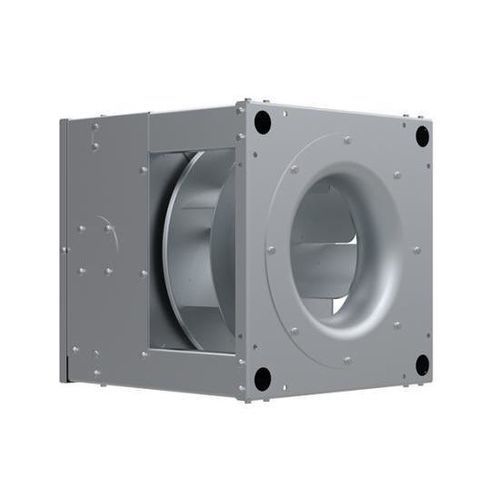

Устройство для вентиляции с высокой пропускной способностью ZAventero

с EC-вентилятором

Обзор
Вентиляционный блок ZAventero выполнен в компактном, минималистичном дизайне и сочетает передовые технологии вентилятора и мотора с оптимизированным маршрутом отведения воздуха. Спроектирован для простой сборки и эксплуатации; применён мотор ECblue, обеспечивающий точное регулирование расхода воздуха, сниженные акустические выбросы и надёжные тепловые характеристики с защитой от загрязнений, например жировых отложений.

Техническое описание
Вентиляционные блоки GR с корпусом мотора из оцинкованной стали. Модуль содержит свободновращающееся рабочее колесо типа C из алюминия с 7 лопатками, изогнутыми назад, в размерах 315–450 мм, установленное на моторе ECblue. Входная насадка с прибором для измерения расхода воздуха. Объёмные расходи до ≈11 200 м³/ч при свободной подаче, макс. прирост статического давления до 1 800 Па.

Свойства и особенности

• Рабочее колесо с вращающимся, негофрированным диффузором для высокого КПД и благоприятных акустических характеристик
• Корпус мотора ECblue и подключение свежего воздуха позволяют работать при температуре среды до 80°C при одной трубе подачи свежего воздуха
• Корпус ZAventero защищает мотор ECblue от загрязнений, например жира
• Те же точки крепления, что у стандартного модуля GR; подключение к стороне нагнетания выполняется через распорки модуля для упрощения монтажа

Концепции двигателя

• EC-технология ECblue с интегрированным контроллером, настроенным под вентилятор

Применение

• Промышленное приготовление пищи, пекарни и кондитерские

Технические характеристики

• Корпус мотора: оцинкованная сталь
• Рабочее колесо: свободновращающееся C-колесо, алюминий, 7 лопаток, изогнутых назад
• Доступные размеры рабочего колеса: 315 мм — 450 мм
• Мотор: наружный ротор ECblue с интегрированным контроллером
• Вход: входная насадка с прибором для измерения расхода воздуха
• Объёмный расход: до ≈11 200 м³/ч (свободная подача)
• Макс. прирост статического давления: до 1 800 Па
• Допустимая температура среды: до 80°C при одной подающей трубе свежего воздуха
• Акустика: вращающийся негофрированный диффузор для благоприятных акустических характеристик
• Монтаж: те же точки крепления, что у стандартного модуля GR; подключение к стороне всасывания через распорки модуля
