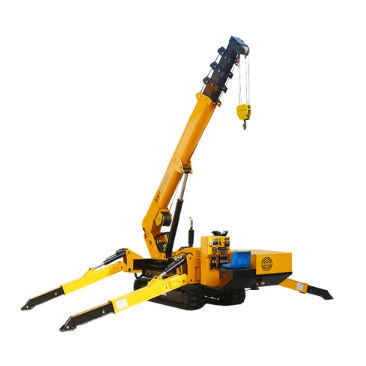

Гусеничный мини-кран YG series

телескопическийдля подземных работдля строительства

Обзор
Мини‑гусеничные (spider) краны серии YG предназначены для подъёмных работ в стеснённых помещениях, на лёгких крышах и в зонах с ограниченным доступом, где стандартные стрелы не применимы. Модели покрывают грузоподъёмности от 3 т до 8 т и имеют компактные габариты для прохождения через одиночные двери и грузовые лифты. Стандартная схема «двойное питание» (дизель + электропривод) и беспроводное дистанционное управление обеспечивают бесвыбросную работу в помещениях и снижают трудозатраты на объекте.

Основные применения

• Монтаж стеклянных вентилируемых фасадов и панелей с вакуумной подачей
• Внутренние, подземные и ограниченные пространства, где узкие зазоры и низкая нагрузка на пол исключают применение обычных кранов
• Работы по монтажу стальных конструкций и на кровлях, где критичны масса машины и компактность транспортировки
• Техническое обслуживание в муниципальных зонах, аэропортах и общественных местах с большим пешеходным потоком, требующее быстрого развертывания и малого следа

Доступные модели

• YG-3 — 3 т
• YG-5 — 5 т
• YG-8 — 8 т

Конфигурации и опции

• Энергетические системы: стандартный двойной привод (дизель + электричество); опции двигателей и кабельной разводки для локальных напряжения/частоты
• Навесное оборудование: вспомогательные выносные стрелы (≈2–5 м) и рабочие корзины (1,35 м или 1,8 м)
• Безопасность и управление: ограничители крутящего момента с ЖК‑индикацией, сигналы против опрокидывания, аварийная остановка, интеллектуальный мониторинг нагрузки/радиуса и беспроводное дистанционное управление
• Режимы работы: ручная эксплуатация и ручная ходьба — в стандартной комплектации; опции дистанционного управления и кабины оператора для крупных моделей

Отгрузка и упаковка
3‑тонные единицы часто находятся на складе и эффективно контейнеризуются: примерно 5–6 упакованных YG‑3 в 40HQ; для 5‑тонных классов в контейнер помещается значительно меньше единиц.

Производство и сроки
Стандартные 3‑тонные модели часто доступны для немедленной отгрузки. 5‑т и 8‑т модели, а также окрашенные/конфигурированные по заказу требуют короткого производственного цикла (пример: 5–7 дней для некоторых нестандартных вариантов).

Свод параметров

• YG-3: Грузоподъёмность 3 т; макс. рабочий радиус 8,83 м × 0,15–0,2 т; макс. высота подъёма 9,9 м × 0,7 т; скорость лебёдки 0–8 м/мин (4‑пров.); трос φ8 мм ×45 м; стрела 5 секций, пятиугольная; длина стрелы 3,1–9,2 м / 20 с; угол стрелы 0°–78° / 13 с; поворот 0–360° / 60 с; ходовой привод гидромотор / 0–2,5 км/ч; проходимость (25°) 36%; транспорт 2950 × 980 × 1560 мм; снаряженная масса ~2 700 кг
• YG-5: Грузоподъёмность 5 т; макс. рабочий радиус 14 м ×0,5 т; макс. высота 16,8 м; скорость лебёдки 12 м/мин; трос Φ11 мм ×80 м; стрела 5 секций; длина стрелы 12,3 м / 54 с; поворот 0–360° / 38 с; ходовой привод 0–2,5 км/ч; транспорт 5000 × 1500 × 1900 мм; масса ~6 200 кг
• YG-8: Грузоподъёмность 8 т; макс. рабочий радиус 16,5 м; макс. высота 18 м; скорость лебёдки 12 м/мин; трос Φ11 мм ×80 м; стрела 5 секций; длина стрелы 12,3 м / 54 с; поворот 0–360° / 38 с; ходовой привод 0–2,5 км/ч; транспорт 5000 × 1600 × 2180 мм; масса ~7 200 кг

Практический пример
3‑тонная установка с двойным питанием решила задачу внутридомового подъёма при проходах ≈1,1 м и ограничениях по нагрузке на пол. Электропитание позволило выполнение подъёмов без выбросов в помещении, дистанционное управление сократило рабочую силу, а вспомогательная стрела ускорила размещение элементов по сравнению с использованием более крупного крана. Также отмечена экономичность контейнеризации для 3‑тонных единиц.

Вопросы и ответы

• Размеры ящика и вместимость контейнера: брутто YG-3 в ящике ≈ 3 200 кг; в 40HQ помещается примерно 5–6 YG‑3 или около 2 YG‑5 (ориентировочно)
• Системы безопасности: аварийная остановка, предупреждения об опрокидывании, ограничители крутящего момента с индикатором радиуса/нагрузки и сигналы давления опор
• Сроки производства: стандартные 3‑тонные модели часто в наличии; 5–8 т и кастомные варианты обычно требуют нескольких дней

Технические характеристики

• Модели: YG-3, YG-5, YG-8
• Грузоподъёмности: 3 т / 5 т / 8 т
• Макс. рабочий радиус: до 16,5 м (в зависимости от модели)
• Макс. высота подъёма (над уровнем земли): до 18 м
• Стрела: телескопическая 5 секций, пятиугольная конструкция
• Скорости лебёдки: 0–8 м/мин (YG-3); 12 м/мин (YG-5 & YG-8)
• Трос: φ8 мм ×45 м (YG-3); Φ11 мм ×80 м (YG-5 & YG-8)
• Поворот: 0–360° непрерывно
• Ходовой привод: гидромоторы; скорость 0–2,5 км/ч
• Проходимость: (25°) 36%
• Управление: в стандартной комплектации ручное; опции дистанционного управления и кабины
• Энергия: двойное питание (дизель + электричество) стандарт; региональные опции доступны
