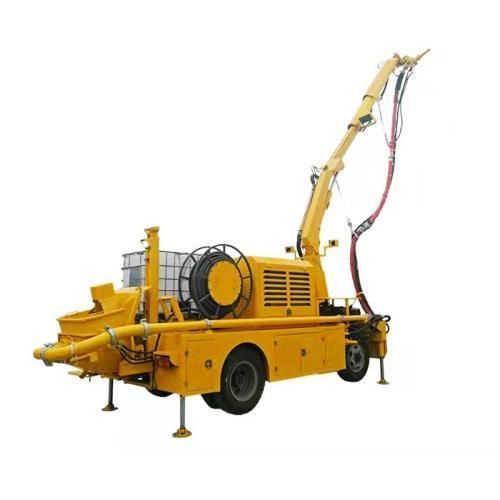

Мобильный бетононасос YG series

для туннеляподземныйдля подземной шахты

Обзор
За последнее десятилетие подземное строительство и стабилизация откосов сместились от сухого напыления к технологии мокрого торкретирования. Машина для мокрого торкретирования использует предварительно смешанный бетон, что снижает отскок, уменьшает запылённость и обеспечивает лучший контроль процесса по сравнению с сухими установками. Современные машины сочетают стабильное шасси, точные гидравлические насосы с двойным цилиндром и интегрированную дозировку ускорителя для стабильного времени схватывания.

Ключевые преимущества и характеристики

• Низкий отскок: обычно снижается с ~30 % (сухой) до менее 10 % при мокром нанесении
• Снижение пылеобразования, улучшение условий работы в туннелях и ограниченных пространствах
• Интегрированная система дозирования ускорителя поддерживает постоянное время схватывания
• Гидравлическая подача с двойным цилиндром обеспечивает плавный поток бетона и надёжную подачу заполнителей
• Подходит для проходческих, горных и работ по стабилизации откосов
• Опция роботизированной распылительной стрелы для автоматизированной безопасной работы (типичная роботизированная производительность 20–30 m³/h)

Практические рекомендации

• Для высоких или длинных туннелей выбирайте насос с рабочим давлением основного насоса около 15–20 МПа.
• Для наружной защиты откосов дизельные агрегаты удобны тем, что не требуют прокладки длинных электрических кабелей по пересечённой местности.
• Проверьте угол поворота и радиус досягаемости распылительной стрелы, чтобы покрыть максимальный поперечный сечение туннеля.
• Убедитесь, что насос ускорителя автоматически связан с основным насосом, чтобы соотношения дозирования оставались корректными при изменении скорости машины.

Краткое описание случая
Чилийский горнодобывающий подрядчик заменил устаревшее оборудование на машину для мокрого торкретирования с беспроводной распылительной стрелой и отрегулированной дозировкой ускорителя. Отскок снизился до ~12 %, эксплуатационные расходы упали на 22 %, а работы по креплению подземных выработок завершились на 15 дней раньше срока.

Параметры машины для мокрого торкретирования

• Модели: YG-3016 | YG-4016
• Общая длина: 7770 мм | 7880 мм
• Общая ширина: 2460 мм | 2460 мм
• Общая высота: 3180 мм | 3380 мм
• Нормативный вес: 14 т | 15 т
• Минимальный радиус поворота: 10,8 м | 11,5 м
• Максимальная проходимость по уклону: ≥40° | ≥40°
• Мощность двигателя: 85 кВт | 103 кВт
• Колёсная база: 3900 мм | 4100 мм

Параметры стрелы и опор

• Высота распыления: 16 м | 16 м
• Ширина распыления: 25 м | 25 м
• Угол подъёма основной стрелы: 0°–65°
• Угол подъёма вторичной стрелы: -110°–90°
• Угол поворота стрелы: 310°
• Осевая поворотливость сопла: 360°
• Вертикальная колебательность сопла: 240°
• Угол подметания сопла: 360°
• Расстояние между центрами опор передних выносных опор: 2480 мм
• Расстояние между центрами опор задних выносных опор: 2480 мм
• Расстояние между передней и задней опорами: 5850 мм

Параметры насосной системы

• Производительность бетона: 30 m³/h | 40 m³/h
• Вместимость бункера: 0,4 m³
• Давление на выходе бетона: 7,5 МПа
• Макс. давление на выходе насоса ускорителя: 1,8 МПа
• Диаметр бетонной трубы: Φ90 мм
• Диаметр выхода сопла: Φ50 мм
• Главный масляный цилиндр: Φ100 мм × Φ70 × 1000
• Транспортировочный цилиндр: Φ180 мм × 1000
• Электродвигатель: 55 кВт | 75 кВт

Часто задаваемые вопросы

• Отличие от сухих установок: сухие установки добавляют воду у сопла, что вызывает больше пыли и отскока; мокрые установки используют предварительно смешанный бетон для более прочных связей и меньшей запылённости.
• Почасовая производительность: коммерческие машины мокрого торкретирования обычно обеспечивают 10–40 m³/h в зависимости от размеров цилиндров и конфигурации участка.
• Основные изнашиваемые детали: резиновые сопла, износные пластины, режущие кольца и напорные шланги — держите наборы запасных частей на площадке.

Технические характеристики

• Модели: YG-3016, YG-4016
• Габариты (Д×Ш×В): 7770×2460×3180 мм (YG-3016); 7880×2460×3380 мм (YG-4016)
• Нормативный вес: 14 т (YG-3016), 15 т (YG-4016)
• Мощность двигателя: 85 кВт (YG-3016), 103 кВт (YG-4016)
• Дальность распыления: высота 16 м; ширина 25 м; поворот стрелы 310°; поворот сопла 360°
• Выход насоса: 30 m³/h (YG-3016) / 40 m³/h (YG-4016)
• Вместимость бункера: 0,4 m³; бетонная труба Φ90 мм; сопло Φ50 мм
• Давление подачи бетона: 7,5 МПа; насос ускорителя макс 1,8 МПа
• Привод и насос: двойной цилиндр гидравлической подачи; главный цилиндр Φ100 мм × Φ70 × 1000; транспортировочный цилиндр Φ180 мм × 1000
• Варианты электродвигателя: 55 кВт / 75 кВт
