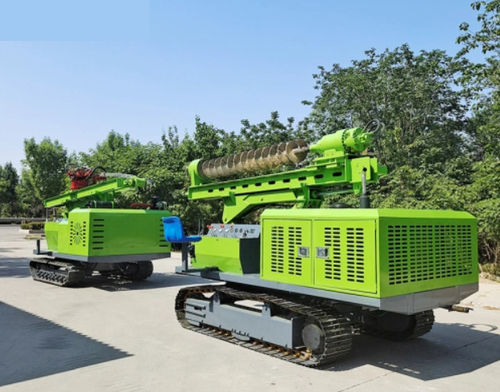

Гидравлический вибромолоток

для фотогальванического оборудованияс Н-образной опорой

Обзор
Машина для забивания свай для солнечных установок YG Machinery разработана для высокопроизводительных наземных PV‑проектов. Она сочетает точное забивание, экономичный двигатель и варианты исполнения — гидравлический или гусеничный — для адаптации к условиям площадки и типам свай.

Ключевые показатели и эффективность

• Дневная производительность: типичная производительность до ~450 свай в день при стандартных условиях работы.
• Расход топлива: эффективная работа двигателя примерно 8–10 л/ч (указанный диапазон).
• Удалённая диагностика: встроенный удалённый мониторинг сокращает время поиска неисправностей и ускоряет восстановление на объекте.

Гидравлическая фотогальваническая установка для забивки свай (параметры)
Габариты | 4700*2100*2800 мм
Скорость вращения буровой трубы | 180 об/мин
Ширина гусеничной ленты | 400 мм
Проходимость по уклону | 30°
Двигатель | 4108
Твёрдость породы | 6–20F
Диаметр бурения | 80–500 мм
Угол наклона направляющей | 120°
Глубина бурения | 0–6 м
Угол поворота буровой стрелы | влево и вправо 150°
Крутящий момент редуктора | 13000 N·m
Угол поворота направляющей | влево и вправо 40°
Основной насос | тройной насос
Скорость движения | 0–3 км/ч
Масляный насос | 40/40/32

Гусеничная фотогальваническая установка (параметры)
Габариты | 4700*2200*2800 мм
Расход гидравлического молота | 50–110 L/min
Ширина гусеничной ленты | 400 мм
Частота ударов | 350–800 BPM
Двигатель | 4108
Давление гидросистемы | 25 MPa
Мощность генератора | двигатель 88 kW
Охлаждение ветром | да
Глубина бурения | 0–6 м
Масляный насос | 40/40/32
Диаметр бурения | 80–600 мм
Скорость движения | 3 км/ч

Критические гидравлические и ударные данные

• Высокий расход гидросистемы (до ~100 L/min по данным) обеспечивает повышенную частоту удара молота и большую ударную силу для прохождения плотных грунтов и разрушенных горных пород.
• Расход гидравлики, расход молота и частота ударов являются решающими факторами для скорости забивки и проникающей способности.

Точность и наклон мачты

• Точность забивки: погрешность позиционирования менее 2 мм, что важно для точного выравнивания PV‑конструкций.
• Наклон мачты: регулируется до 15° для коррекции вертикальности на неровных или склоновых участках.

Адаптивность к рельефу

• Клиренс / ширина гусеничной ленты: 400 мм для улучшенной проходимости по неровным или мягким грунтам.
• Глубина бурения: номинально 0–6 м; встроенная гидравлическая буровая установка доступна для предварительного бурения до 3 м в отдельных случаях.

Применение и сценарии использования

• Предназначена для крупных наземных PV‑ферм, Agri‑PV (регулируемая высота свай для выращивания культур под панелями) и Fisheries‑PV с мягкими или затопляемыми грунтами.
• Совместима с разными типами свай (H‑балки, C‑профили) для ускорения сроков монтажа и снижения общей стоимости владения.

Техническое обслуживание и ремонтопригодность

• Модульная конструкция обеспечивает более быстрый ремонт на объекте и замену изнашиваемых узлов.
• Удалённая диагностика сокращает циклы устранения неисправностей и минимизирует время простоя.

Характеристики / технические спецификации

• Название продукта: Solar Pile Driver Machine
• Бренд: YG Machinery
• Дневная производительность (типовая): ~450 свай/день
• Расход топлива: ~8–10 л/ч (указанный диапазон)
• Точность забивки: погрешность < 2 мм
• Угол наклона мачты: до 15°
• Расход гидросистемы (указан): до 100 L/min; расход гидравлического молота (гусеничный): 50–110 L/min
• Частота ударов (гусеничный): 350–800 BPM
• Давление гидросистемы: 25 MPa (гусеничный)
• Крутящий момент редуктора (гидравлический вариант): 13000 N·m
• Справочный двигатель: 4108
• Мощность генератора (гусеничный): двигатель 88 kW
• Скорость движения: 0–3 км/ч (гидравлический); 3 км/ч (гусеничный)
• Диапазон диаметров бурения: 80–500 мм (гидравлический); 80–600 мм (гусеничный)
• Глубина бурения (параметры продукта): 0–6 м (обе модификации); встроенная гидравлическая буровая установка для предварительного бурения до 3 м в отдельных случаях
• Габариты: 4700*2100*2800 мм (гидравлический); 4700*2200*2800 мм (гусеничный)
• Ширина гусеничной ленты / клиренс: 400 мм
• Основной насос (гидравлический): тройной насос; спецификация масляного насоса: 40/40/32
• Охлаждение при сильном ветре: да (гусеничный)
