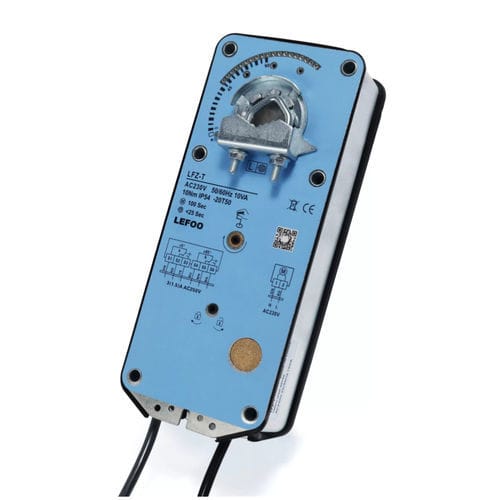

Электрический регулирующий привод LFZ-T series

ручнойповоротныйдля поворота затвора клапана

Обзор
Серия электрических приводов демпферов LFZ‑T05 использует импортный DC‑или бесщеточный мотор и обеспечивает номинальный крутящий момент 5 N·m (имеются варианты 10 N·m и 15 N·m). Предназначены для вентиляционных заслонок и систем вентиляции зданий; обеспечивают электрическое управление и механический пружинный сброс (fail‑safe) при отключении питания, ресурс повторных операций более 30 000 циклов.

Ключевые характеристики

• Номинальный момент: 5 N·m (варианты 5/10/15 N·m).
• Типы двигателей: импортный DC‑двигатель или бесщеточный мотор.
• Функция: электрическое приведение с механическим пружинным сбросом при отключении питания.
• Ресурс: > 30 000 циклов.
• Ручное управление и механическая индикация положения.
• Управление: ON‑OFF; модели KF с вспомогательными переключателями.
• Степень защиты: IP54; уровень шума: мотор ≈46 dB, сброс пружиной ≈62 dB.
• Совместимость вала: длина вала >50 мм; круглые/квадратные валы 10–20 мм / 10x10–16x16.
• Масса: <1,8 кг.

Технические параметры

• Номинальное напряжение: AC24V 50/60Hz, DC24V или AC100–240V 50/60Hz (в зависимости от модели).
• Диапазон напряжений: AC/DC 19,2–28,8 В / AC 85–265 В.
• Сечение кабеля: 0,5 мм².
• Номинал вспомогательного переключателя: 3 A, AC230 V (в KF‑моделях — два комплекта).
• Угол поворота: макс. 95° (полный ход регулируется механически).
• Время работы мотора: ≈70 с; время сброса пружины <20 с.
• Рабочая температура: -20 .. +50 °C; хранение: -30 .. +80 °C.
• Влажность: до 95 % RH, без конденсации.

Варианты моделей

• LFZ-T0524-K / T1024-K / T1524-K — 5 N / 10 N / 15 N, 24 V, мотор ≈70 с; сброс пружиной <20 с; управление ON‑OFF.
• LFZ-T0524-KF / T1024-KF / T1524-KF — как выше, с двумя комплектами вспомогательных переключателей.
• LFZ-T05230-K / T10230-K / T15230-K — 5 N / 10 N / 15 N, 230 V, мотор ≈70 с; сброс пружиной <20 с; управление ON‑OFF.
• LFZ-T05230-KF / T10230-KF / T15230-KF — как выше, с двумя комплектами вспомогательных переключателей.

Габариты

• См. чертежи размеров для монтажа и подбора вала.
• Длина вала: >50 мм; поддерживаемые размеры: круглый вал 10–20 мм; 10x10 .. 16x16.
• Вес: <1,8 кг.

Документы

• Технический паспорт (PDF) доступен: LFZ‑T привод демпфера с пружинным сбросом.
