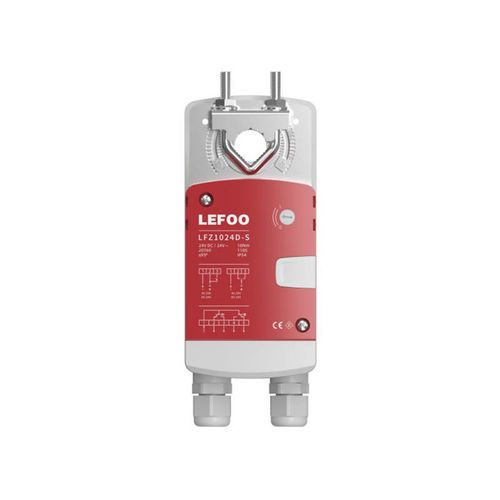

Электрический регулирующий привод LFZ10

механизированныйповоротныйдля поворота затвора клапана

Обзор
Привод заслонки LFZ10 оснащён бесщеточным двигателем, обеспечивает длительный срок службы, низкий уровень шума и надёжную работу. Поддерживает управление On/Off (2-/3-точечное), 0(2)-10 VDC, 0(4)-20 mA и RS485. Прямое соединение позволяет монтировать привод непосредственно на вал заслонки. Съёмная клеммная коробка и герметичная кабельная вводка упрощают разводку на объекте. Применим для привода заслонок в системах HVAC и автоматизации зданий в коммерческих, промышленных и общественных сооружениях.

Ключевые особенности

• Разработан для привода заслонок в системах автоматизации зданий и механической вентиляции (HVAC)
• Прямое соединение для установки на валы разного диаметра
• Кнопка ручного управления для разъединения шестерни и ручного возврата при отключении питания
• Подходит для заслонок площадью до приблизительно 1.5 м²
• Съёмная клеммная коробка и герметичная кабельная вводка для упрощения монтажа и подключения

Технические характеристики

• Семейство модели: LFZ10
• Тип двигателя: бесщеточный
• Номинальное напряжение: AC/DC 24 V 50/60 Hz; AC 100–240 V 50/60 Hz
• Диапазон напряжений: AC/DC 19.2–28.8 V; AC 85–264 V
• Потребляемая мощность: при работе < 4.5 W; в удержании < 1 W
• Электрический класс: Класс III (SELV); Класс II (двойная изоляция)
• Электрическое подключение: клеммы (14–22 AWG)
• Режимы управления: On/Off (2-/3-точечное); 0(2)-10 VDC; 0(4)-20 mA; RS485
• Варианты обратной связи: отсутствует; 0(2)-10 VDC; 0(4)-20 mA; RS485
• Контакты обратной связи: 2 × SPDT 250 V / 3 A
• Крутящий момент: 10 N·m
• Угол поворота: ≤95°; Время хода (полный ход): 110 s
• Совместимая площадь заслонки: прибл. 1.5 м² (макс.)
• Уровень шума: ≤40 dB на расстоянии 1 м
• Индикация положения: механический индикатор
• Ресурс: 100 000 циклов полного хода
• Класс защиты: IP54
• Температура эксплуатации: -20 до 60 °C; Хранение: -40 до 80 °C
• Влажность: 5–95% без конденсации (EN 60730-1)
• Вал заслонки: длина > 50 mm; круглый Ø6–15 mm; квадрат 8×8–12×12 mm
• Масса примера: 0,65 kg (тип 24 V On/Off)

Установка и примечания

• Направление вращения выбирается поворотным переключателем; проверить ориентацию перед вводом в эксплуатацию
• Используйте кнопку ручного разблокирования для разъединения шестерни и ручного позиционирования при обслуживании или отключении питания
• При питании AC и использовании RS485 необходимо применять изолированный источник питания
• Соблюдайте диапазон подключений клемм (14–22 AWG) и размеры установки согласно чертежам
