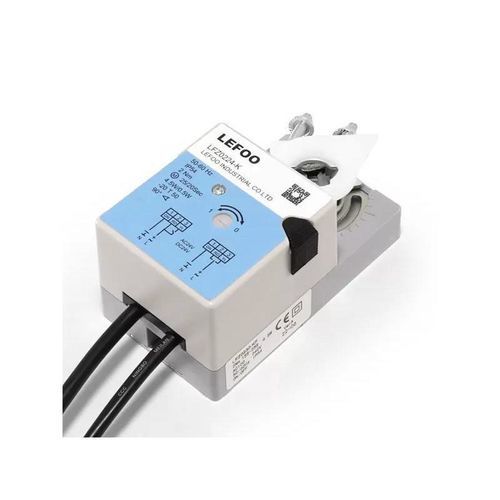

Электрический регулирующий привод LFZ series

механизированныйповоротный90°

Обзор
Серия роторных приводов LFZ использует импортный DC- или бесщеточный мотор и обеспечивает крутящий момент 2 Нм–40 Нм. Предназначена для прямого поворотного управления воздушными и водяными демпферами. Поддерживается управление ON-OFF или аналоговое 0(2)-10V / 0(4)-20mA с возможностью взаимной конверсии тока/напряжения для обратной связи. Установка на квадратный, круглый или профильный вал. Имеется ручной режим через разобщение шестерёнчатого узла, полная защита от перегрузки и индикатор положения. Степень защиты IP54.

Электрические параметры
Номинальное напряжение: AC24V 50/60Hz; DC24V; AC10…240V 50/60Hz
Диапазон напряжений: AC/DC 19.2…28.8V / AC85…265V
Потребляемая мощность: рабочее 4,5W; ожидание 0,5W
Провод: 0,5 mm²; клеммы макс.: 2 mm²

Функциональные параметры
Доступные крутящие моменты: 2 Nm, 4 Nm, 6 Nm, 8 Nm, 16 Nm, 24 Nm, 32 Nm, 40 Nm
Рекомендуемая площадь демпфера: 2Nm → 0,3 m²; 4Nm → 0,5 m²; 6Nm → 0,8 m²; 8Nm → 1,2 m²; 16Nm → 2,5 m²; 24Nm → 3,7 m²; 32Nm → 5,2 m²
Направление вращения: выбирается DIP-переключателем
Ручная регулировка: возможна после нажатия кнопки разъединения шестерёнчатого узла
Номинальный / максимальный угол: 90° / 95°
Уровень шума: 46 dBA (на 1 м)
Обратная связь по положению: индикатор положения показывает угол поворота

Рабочая среда
Электрический класс: Класс III (безопасное низкое напряжение) & двойная изоляция (II)
Степень защиты: IP54
Температура эксплуатации: -20℃ до +50℃
Температура хранения: -20℃ до +50℃
Тест температура/влажность: 95% RH, без конденсации / EN 60730-1

Габариты и механика
Габариты (L×W×H мм): см. чертёж размеров
Минимальная длина вала: >50 мм
Вес: <1,3 кг

Модели (сводка)

• LFZ0224/230-K/KF — Выходной момент: 2 Nm; Питание: 24V/230V; Время хода: 20–25 с; Управление: ON-OFF; Вспом. переключатель: 1 комплект
• LFZ0224/230-M/MF — 2 Nm; 24V/230V; 20–25 с; 0(2)~10V / 0(4)~20mA; 1 комплект
• LFZ0424/230-K/KF — 4 Nm; 24V/230V; 25–30 с; ON-OFF; 2 комплекта
• LFZ0424/230-M/MF — 4 Nm; 24V/230V; 25–30 с; 0(2)~10V / 0(4)~20mA; 2 комплекта
• LFZ0624/230-K/KF — 6 Nm; 24V/230V; 25–30 с; ON-OFF; 2 комплекта
• LFZ0624/230-M/MF — 6 Nm; 24V/230V; 25–30 с; 0(2)~10V / 0(4)~20mA; 2 комплекта
• LFZ0824/230-K/KF — 8 Nm; 24V/230V; 30–45 с; ON-OFF; 2 комплекта
• LFZ0824/230-M/MF — 8 Nm; 24V/230V; 30–45 с; 0(2)~10V / 0(4)~20mA; 2 комплекта
• LFZ1624/230-K/KF — 16 Nm; 24V/230V; 30–45 с; ON-OFF; 2 комплекта
• LFZ1624/230-M/MF — 16 Nm; 24V/230V; 30–45 с; 0(2)~10V / 0(4)~20mA; 2 комплекта
• LFZ2424/230-K/KF — 24 Nm; 24V/230V; 120–160 с; ON-OFF; 2 комплекта
• LFZ2424/230-M/MF — 24 Nm; 24V/230V; 120–160 с; 0(2)~10V / 0(4)~20mA; 2 комплекта
• LFZ3224/230-K/KF — 32 Nm; 24V/230V; 160–200 с; ON-OFF; 2 комплекта
• LFZ3224/230-M/MF — 32 Nm; 24V/230V; 160–200 с; 0(2)~10V / 0(4)~20mA; 2 комплекта
• LFZ4024/230-K/KF — 40 Nm; 24V/230V; 200–220 с; ON-OFF; 2 комплекта
• LFZ4024/230-M/MF — 40 Nm; 24V/230V; 200–220 с; 0(2)~10V / 0(4)~20mA; 2 комплекта

Документы / чертежи
Технический паспорт и CE-сертификат (LVD) доступны в PDF по запросу.

Технические характеристики

• Диапазон крутящего момента: 2–40 Nm
• Управление: ON-OFF или 0(2)-10V / 0(4)-20mA (модели M/MF)
• Питание: 24V DC / 24V AC / 85–265V AC (в зависимости от модели)
• Потребление: 4,5W в работе; 0,5W в режиме ожидания
• Степень защиты: IP54
• Температура эксплуатации: -20℃ до +50℃
• Уровень шума: ≈46 dBA (1 м)
• Ручное управление и защита от перегрузки встроены
• Угол поворота: 90° номинал / 95° макс
• Мин. длина вала: >50 мм; Вес: <1,3 кг
