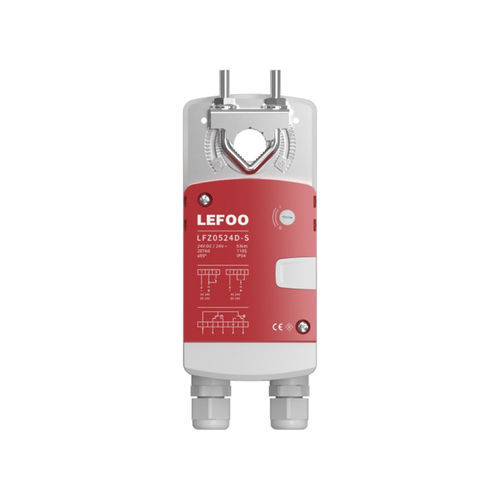

Электрический регулирующий привод LFZ05

механизированныйповоротныйдля поворота затвора клапана

Обзор продукта
Привод заслонки LFZ05 — прямое соединение с бесщёточным двигателем, предназначенный для управления заслонками в системах HVAC и механической вентиляции. Поддерживает несколько режимов управления (On/Off, 2-точечный, 3-точечный, 0(2)-10 VDC, 0(4)-20 mA, RS485), обеспечивает низкий уровень шума, длительный срок службы и упрощённую проводку благодаря клеммной коробке и герметичному кабельному вводу.

Применение

• Системы автоматизации зданий (HVAC)
• Механическая вентиляция коммерческих зданий
• Промышленная вентиляция и воздухоподготовка
• Коммунальные предприятия и крупные объекты

Ключевые характеристики

• Модель: LFZ05
• Крутящий момент: 5 Нм
• Угол поворота: ≤95°
• Время хода (полный ход): 110 с
• Уровень шума: ≤40 дБ на расстоянии 1 м
• Срок службы: 100 000 циклов (полный ход)
• Класс защиты: IP54
• Рабочая температура: -20 °C до 60 °C
• Температура хранения: -40 °C до 80 °C
• Макс. влажность: 5%–95% без конденсации (EN 60730-1)

Электрические параметры

• Номинальное напряжение: AC/DC 24 V 50/60 Hz; AC 100–240 V 50/60 Hz
• Диапазон напряжения: AC/DC 19,2–28,8 V; AC 85–264 V
• Потребление: при работе <4,5 W; в удержании <1 W
• Электрический класс: Класс III (SELV) или Класс II (двойная изоляция)
• Сигналы управления: On/Off, 2-точечный, 3-точечный, 0(2)-10 VDC, 0(4)-20 mA, RS485
• Варианты обратной связи: нет / 0(2)-10 VDC / 0(4)-20 mA / RS485
• Контакты обратной связи: 2 × SPDT 250 V / 3 A
• Электрическое подключение: клеммы (14–22 AWG)

Механика и размеры

• Монтаж с прямым соединением на вал заслонки
• Требуемая длина вала: >50 mm
• Совместимость вала: Ø6–16 mm круглый или □8×8–12×12 mm квадратный
• Вес: 0,65 kg (версия 24 V On/Off)
• Для точных размеров см. чертежи

Установка и примечания

• Направление вращения выбирается поворотным переключателем; для ручной установки есть кнопка разблокировки шестерни
• Проверяйте проводку в соответствии с выбранным режимом управления и используйте рекомендуемые сечения кабеля
• Важно: для блоков с выходом RS485 и питанием от AC использовать изолированный источник питания
• Подходит для коммерческих и лёгких промышленных HVAC-применений; перед установкой уточняйте условия окружающей среды
