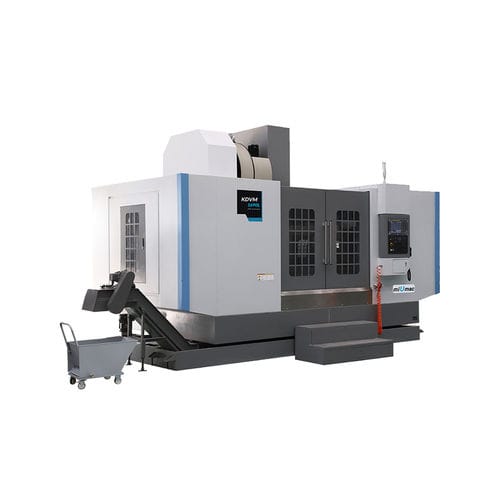

Обрабатывающий центр ЧПУ 3 оси KDVM1690L

вертикальныйBT 5024 инструмента

Вертикальный обрабатывающий центр с ЧПУ 1. Литье изготовлено из песка, скрепленного смолой, после естественного старения и дважды искусственного процесса старения, это обеспечило хорошую точность и стабильность. 2. Широкая база, усиленная конструкция колонны и точные линейные пути для X/Y/Z обеспечивают хорошую производительность и стабильность точности станков, они подходят как для черновой, так и для чистовой обработки. 3. Используются шариковые винты с предварительным натяжением. Артикул - Единица измерения - KDVM1690L Ход - - - Перемещение по оси X - мм - 1600 Ход по оси Y - мм - 900 Ход оси Z - мм - 700 Расстояние от центральной линии шпинделя до поверхности направляющей колонны - мм - 1000 Расстояние от носа шпинделя до поверхности рабочего стола - мм - 150-850 Рабочий стол - - - Размер стола - мм - 2000×900 Т-образный паз (ширина х количество х посадочное место) - мм - 22×5×165 Макс. нагрузка на стол - кг - 1900 Шпиндельная система - - - Конусность шпинделя и диаметр. - - BT50/Φ190 Скорость вращения шпинделя - об/мин - 6000 Мощность двигателя шпинделя - кВт - 15/18,5 Система подачи - - - Скорость быстрого перемещения по осям X/Y/Z - м/мин - 20/20/20 Крутящий момент двигателя оси X/Y/Z - Нм - 36/36/36 Линейная направляющая ролика X - мм - 55 Линейная направляющая ролика Y - мм - 45 Линейная направляющая ролика Z - мм - 55 Точность позиционирования X/Y/Z - мм - ≤0,02/0,01/0,01 Точность повторного позиционирования X/Y/Z - мм - ≤0,012/0,008/0,008 Система смены инструмента - - - Емкость магазина для инструментов - шт - 24 Макс. диаметр инструмента (смежный/прилегающий) - мм - Ф112/Ф200 Макс. вес инструмента - кг - 18 Макс. длина инструмента - мм - 300 Время смены инструмента (T-T) - сек - 4 Прочие - - - Способ разгрузки шпинделя - - пневматический Способ подключения двигателя оси X/Y/Z - - прямой тип Габаритные размеры (ДхШхГ) - - 4640x3450x3100 (без транспортера стружки) Вес станка - т - 15,5 Система ЧПУ - - FANUC 0i MF（5）
