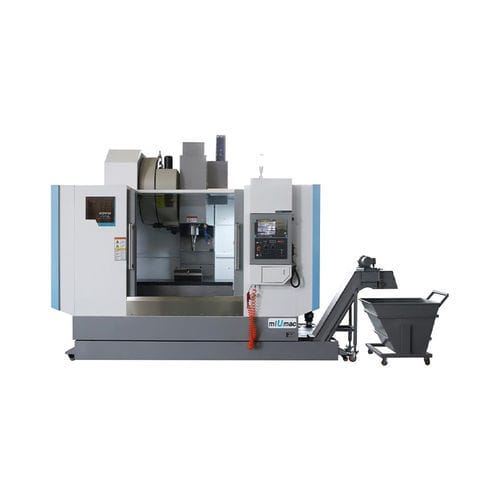

Обрабатывающий центр ЧПУ 3 оси KDVM1370L

вертикальныйBT 4024 инструмента

Литье изготовлено из песка, скрепленного смолой, после естественного старения и дважды искусственного старения, оно обеспечивает хорошую точность и стабильность. Артикул - Единица измерения - KDVM1370L Ход Перемещение по оси X - мм - 1300 Перемещение по оси Y - мм - 700 Ход оси Z - мм - 700 Расстояние от центральной линии шпинделя до поверхности направляющих колонны - мм - 752 Расстояние от носа шпинделя до поверхности рабочего стола - мм - 150-850 Рабочий стол Размер стола - мм - 1500×700 Т-образный паз (ширина х количество х посадочное место) - мм - 18×5×145 Макс. нагрузка на стол - кг - 900 Система шпинделя Конусность и диаметр шпинделя. - - BT40/Φ150 Скорость вращения шпинделя - об/мин - 8000 Мощность двигателя шпинделя - кВт - 11/15 Система подачи Скорость быстрого перемещения по осям X/Y/Z - м/мин - 20/20/20 Крутящий момент двигателя оси X/Y/Z - Нм - 27/27/27 Линейная направляющая ролика X - мм - 45 Линейная направляющая ролика Y - мм - 45 Линейная направляющая ролика Z - мм - 45 Точность позиционирования X/Y/Z - мм - ≤0,001/0,008/0,008 Точность повторного позиционирования X/Y/Z - мм - ≤0,008/0,006/0,006 Система смены инструмента Емкость магазина инструментов - шт - 24 Макс. диаметр инструмента (смежное/прилегающее пространство) - мм - Ф78/Ф120 Макс. вес инструмента - кг - 8 Макс. длина инструмента - мм - 300 Время смены инструмента (T-T) - сек - 2 Другие Способ разгрузки шпинделя - - пневматический Способ подключения двигателя оси X/Y/Z - - прямой тип Габаритные размеры (ДхШхГ) - - 3850х2770х2835 (без транспортера стружки) Вес станка - т - 9,5 Система ЧПУ - - FANUC 0i MF（5）
