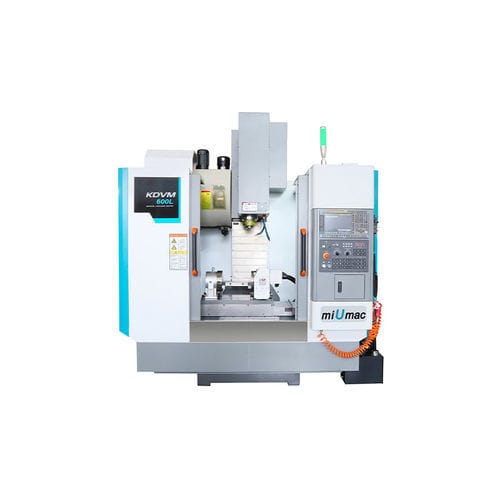

Обрабатывающий центр ЧПУ 3 оси KDVM600Lвертикальныйсо стойкойBT 40
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Структура
- со стойкой
- Передний конец шпинделя
- BT 40
- Количество инструментов
- 24 инструмента
- Сопутствующие функции
- для фрезерования
- Сертификаты
- ISO 9001
- Применение
- для автомобильной промышленности, для форм, для авиационной промышленности, для производства небольших деталей
- Другие характеристики
- высокоэффективный, с прямым приводом, прецизионный
- Ход Х
600 mm
(23,62 in)- Ход Y
400 mm
(15,75 in)- Ход Z
560 mm
(22,05 in)- Скорость вращения
8 000 rpm
(50 265 rad.min-1)- Мощность
7,5 kW, 11 kW
(10,2 hp, 14,96 hp)- Скорость подачи по оси X
48 m/min
- Скорость подачи по оси Y
48 m/min
- Скорость подачи по оси Z
30 m/min
- Грузоподъемность стола
300 kg
(661 lb)- Вес инструментов (макс)
8 kg
(17,6 lb)- Точность позиционирования
0,006 mm
(0,00024 in)- Время смены инструмента
2 s
- Общий вес
4,6 t
(5,07 us ton)- Габаритная длина
2 200 mm
(86,6 in)- Габаритная ширина
2 105 mm
(82,9 in)- Общая высота
2 660 mm
(104,7 in)
Описание
Широкая база, усиленная конструкция колонны и прецизионные линейные пути X/Y/Z обеспечивают хорошую производительность и стабильность точности станков, они подходят как для черновой, так и для чистовой обработки.Используются шариковые винты с предварительным натяжением.
Ход - - -
Расстояние от центральной линии шпинделя до поверхности направляющих колонны - мм - 480
Расстояние от носа шпинделя до поверхности рабочего стола - мм - 170～730
Рабочий стол - - -
Размер стола - мм - 700×420
Т-образный паз (ширина х количество х посадочное место) - мм - 18×3×125
Система подачи -
-
Скорость быстрого перемещения по оси X/Y - м/мин - 48/48
Крутящий момент двигателя оси X/Y/Z - Нм - 11/11/11
Шариковая линейная направляющая X/Y - мм - 30
Шариковая линейная направляющая по оси Z - мм - 35
Точность повторного позиционирования X/Y/Z - мм - ≤0,004/≤0,004/≤0,004
Система смены инструмента - - -
Макс. диаметр инструмента (смежное/прилегающее пространство) - мм - Ф78/Ф120
Макс. длина инструмента - мм - 300
Прочие - - -
Способ разгрузки шпинделя - - пневматический
Система ЧПУ - - FANUC 0i MF（5）
---
