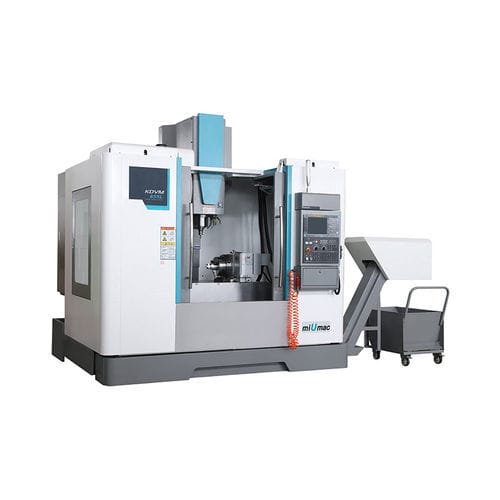

Обрабатывающий центр ЧПУ 3 оси KDVM855LвертикальныйBT 4024 инструмента
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Передний конец шпинделя
- BT 40
- Количество инструментов
- 24 инструмента
- Сопутствующие функции
- для фрезерования
- Сертификаты
- ISO 9001
- Применение
- для автомобильной промышленности, для форм, для изготовления штампов и пресс-форм
- Другие характеристики
- высокоэффективный, с прямым приводом, высокой точности
- Ход Х
800 mm
(31,5 in)- Ход Y
550 mm
(21,65 in)- Ход Z
550 mm
(21,65 in)- Скорость вращения
8 000 rpm
(50 265 rad.min-1)- Мощность
11 kW, 15 kW
(14,96 hp, 20,39 hp)- Скорость подачи по оси X
48 m/min
- Скорость подачи по оси Y
48 m/min
- Скорость подачи по оси Z
36 m/min
- Грузоподъемность стола
800 kg
(1 764 lb)- Вес инструментов (макс)
8 kg
(17,6 lb)- Точность позиционирования
0,006 mm
(0,00024 in)- Время смены инструмента
2 s
- Общий вес
5,25 t
(5,79 us ton)- Габаритная длина
2 600 mm
(102,4 in)- Габаритная ширина
2 300 mm
(90,6 in)- Общая высота
2 700 mm
(106,3 in)
Описание
1. Литье изготовлено из песка, скрепленного смолой, после естественного старения и дважды художественного процесса старения, оно обеспечивает хорошую точность и стабильность.
2. Широкая база, усиленная конструкция колонны и прецизионные линейные пути X/Y/Z обеспечивают хорошую производительность и стабильность точности станков, они подходят как для черновой, так и для чистовой обработки.
Ход
Расстояние от центральной линии шпинделя до поверхности направляющих колонны - мм - 595
Расстояние от носа шпинделя до поверхности рабочего стола - мм - 120-670
Рабочий стол - - -
Размер стола - мм - 1000×550
Т-образный паз (ширина х количество х посадочное место) - мм - 18×5×90
Система подачи
Крутящий момент двигателя оси X/Y/Z - Нм - 20/20/20
Линейная направляющая ролика X - мм - 35
Линейная направляющая ролика Y/Z - мм - 45
Точность повторного позиционирования X/Y/Z - мм - ≤0,004
Система смены инструмента
Макс. диаметр инструмента (смежное/прилегающее пространство) - мм - Ф78/Ф120
Макс. длина инструмента - мм - 300
Прочие -
-
Способ разгрузки шпинделя - - пневматический
Система ЧПУ - - FANUC 0i MF（5）
---
