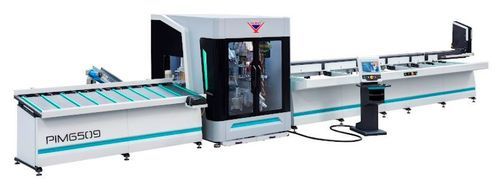

Обрабатывающий центр 8 осей PIM 6509

горизонтальныйдля ПВХ11 инструментов

Информация о продукте
PIM 6509 — 8‑осевой станок с ЧПУ для обработки ПВХ‑профилей (рамы и створки). Выполняет четырехсторонние операции: фрезерование, отверстия под замки, водоотводные пазы, отверстия для петель и ручек, маркировку и распил дисковой пилой. Возможна одновременная фрезеровка и распил. Автоматический загрузчик на 7 профилей и 3‑осный пневматический захват выполняют подачу и позиционирование. Программа оптимизации снижает отходы; возможна маркировка штрих‑кодами для последующей сварки/сборки.

ОБЩИЕ ХАРАКТЕРИСТИКИ

• Сервоприводная ЧПУ-система 8 осей для синхронизированных перемещений
• Полностью автоматические узлы подачи, транспортировки, позиционирования, резки и передачи
• Четырехсторонняя обработка: фрезерование, отверстия под замки, водоотводные пазы, отверстия для петель/ручек, маркировка, распил
• 3‑осный пневмозахват для точной обработки профиля
• Горизонтальное и вертикальное зажимание при пилении
• Производительность: 2 200–2 400 погонных метров / 8 часов
• Автоподаватель на 7 профилей
• Сервоуправляемый отрезной диск Ø550 мм с регулировкой 30°–150°
• Оптимизация на станке для минимизации отходов
• Подключение Remote Desktop для технической поддержки
• Интерфейс совместим с CAD; управление через Windows ПК с 15,6" сенсорным ЖК
• Простая интеграция с ЧПУ‑сварочными, очистными и винтонавивальными устройствами
• Автоматическое распознавание профилей (база данных)
• Автоматическая система смазки и LED‑подсветка внутри машины

СТАНДАРТНОЕ ОБОРУДОВАНИЕ

• 11 инструментов (фрезы и сверла)
• Принтер штрихкодов
• Ограждение безопасности вокруг станка
• Клавиатура и мышь

ОПЦИОНАЛЬНОЕ ОБОРУДОВАНИЕ

• Угловой транспортер стружки
• Логистическое оборудование цеха (см. техдокументацию)
• Запасной диск Ø550 мм
• Запасные фрезы (см. техдокументацию)
• Стружкоотсос VCE 4000

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (ТАБЛИЦА)
Скорость шпинделя / фрезы: 2.440 RPM
Скорость диска: 18.000 RPM
Диаметр диска / отверстие: D: Ø550 mm · d: Ø30 mm
Потребление воздуха / пневматика: 250 L/min.
Габариты (Ш x Д x В): 279 x 1.344 x 231 (единицы указаны как в исходнике)
Масса машины: 3.650 Kg

ХАРАКТЕРИСТИКИ / ТЕХНИЧЕСКИЕ ДАННЫЕ

• 8‑осевая ЧПУ‑сервоуправляемая система
• Загрузка: 7 профилей на автоматическом конвейере
• Производительность: 2 200–2 400 погонных метров / 8 часов
• 3‑осный пневмозахват для позиционирования
• Отрезной диск Ø550 мм, угол 30°–150°
• Одновременное фрезерование и резка
• Динамическая оптимизация отходов
• Управление через Windows ПК с 15,6" сенсорным экраном
• Поддержка удаленного доступа и автоматическая смазка
